Mode Machine
3.3 Données mac
h
ine

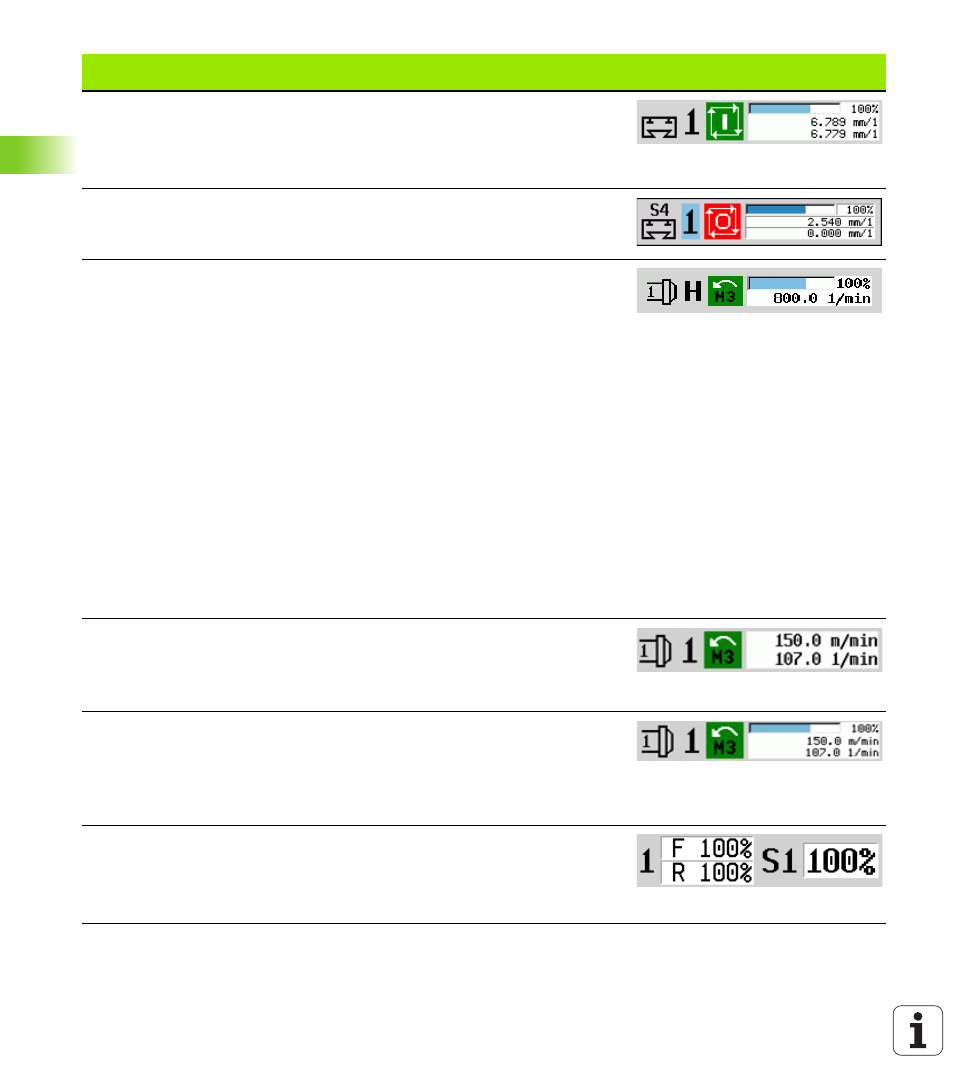

Affichage des chariots et état des cycles
 champ supérieur : réglage du potentiomètre Override
 champ du milieu : avance programmée
 champ inférieur : avance effective
Affichage des chariots lors de l'usinage sur la face arrière
 Lors de l'usinage sur la face arrière, le numéro du chariot est sur fond bleu
Affichage de la broche avec son numéro, gamme de vitesse et état de la
broche
 champ supérieur : réglage du potentiomètre Override
 champ inférieur : vitesse de rotation effective ou position de la broche
Pour tous les affichages de la broche :
 Symbole de broche : noir = broche validée; blanc = broche non validée
 Chiffre dans le symbole broche : gamme de broche
 Chiffre à droite du symbole de broche : numéro de la broche
 si la touche de broche est présente : le numéro de la broche sélectionnée est sur
fond en couleur
 Etat de la broche :Voir „Broche” à la page 82.
 Affichage de la vitesse de rotation broche en „1/min“ ou m/min
 Affichage de la vitesse nominale de rotation en „1/min“
 avec M19 et lorsque le constructeur de la machine a choisi l'orientation au lieu de
la valeur effective de la rotation lors d'un arrêt broche.
 Si une broche est en mode esclave pendant une synchronisation, la valeur „0“
est affichée au lieu de la valeur programmée
Affichage de la broche avec son numéro, gamme de vitesse et état de la
broche
 champ supérieur : vitesse de rotation programmée
 champ inférieur : vitesse de rotation effective ou orientation broche
Affichage de la broche avec son numéro, gamme de vitesse et état de la
broche
 champ supérieur : réglage du potentiomètre
 champ du milieu : vitesse de rotation programmée
 champ inférieur : vitesse de rotation effective ou orientation broche
Affichage override de la broche active
 F
: avance
 R
: rapide
 S
: broche
Eléments de l'affichage des données-
machine
