260
Mode Teach-in
4.5 Cy
cles de g
or
g
es

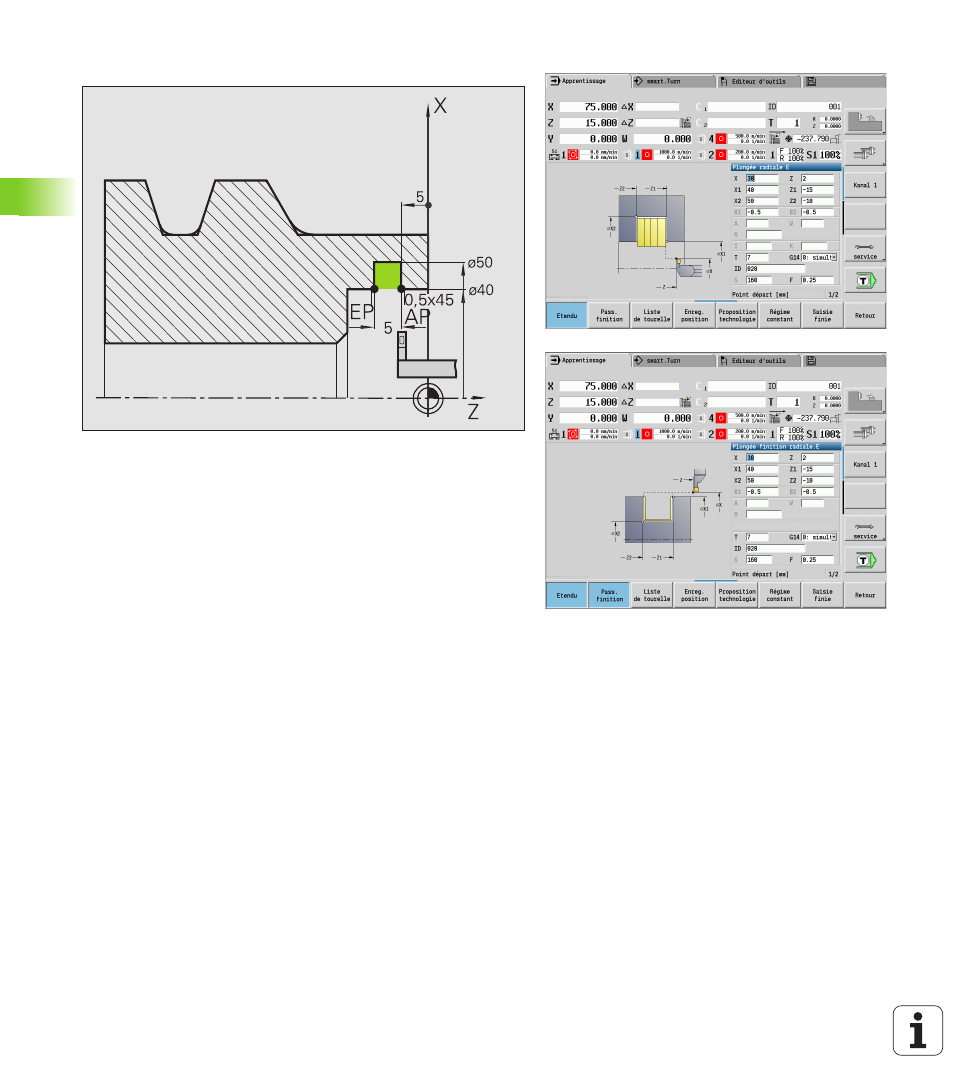

Gorge intérieure
L'usinage est tout d'abord réalisé avec Gorges radiales - Etendu en
tenant compte des surépaisseurs. A l'étape suivante, l'outil effectue
la finition de la partie de contour avec Gorges radiales (finition) -
Etendu
.
Comme la largeur de plongée P n'est pas indiquée, la CNC PILOT
calcule 80% de la largeur de plaquette d'outil.
Le „mode Etendu“ crée les chanfreins en début/fin de contour.
Tenez compte des paramètres Premier point du contour X1, Z1 et
Point final du contour X2, Z2
. Ils sont déterminants pour l'usinage
et le sens de la prise de passe – ici, usinage intérieur et passe „dans
le sens –Z“.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 WO = 7 – Orientation d'outil
 SB = 2 – Largeur de la dent (2 mm)
