HEIDENHAIN CNC PILOT 640
303
4.7 Cy
cles de perçag
e

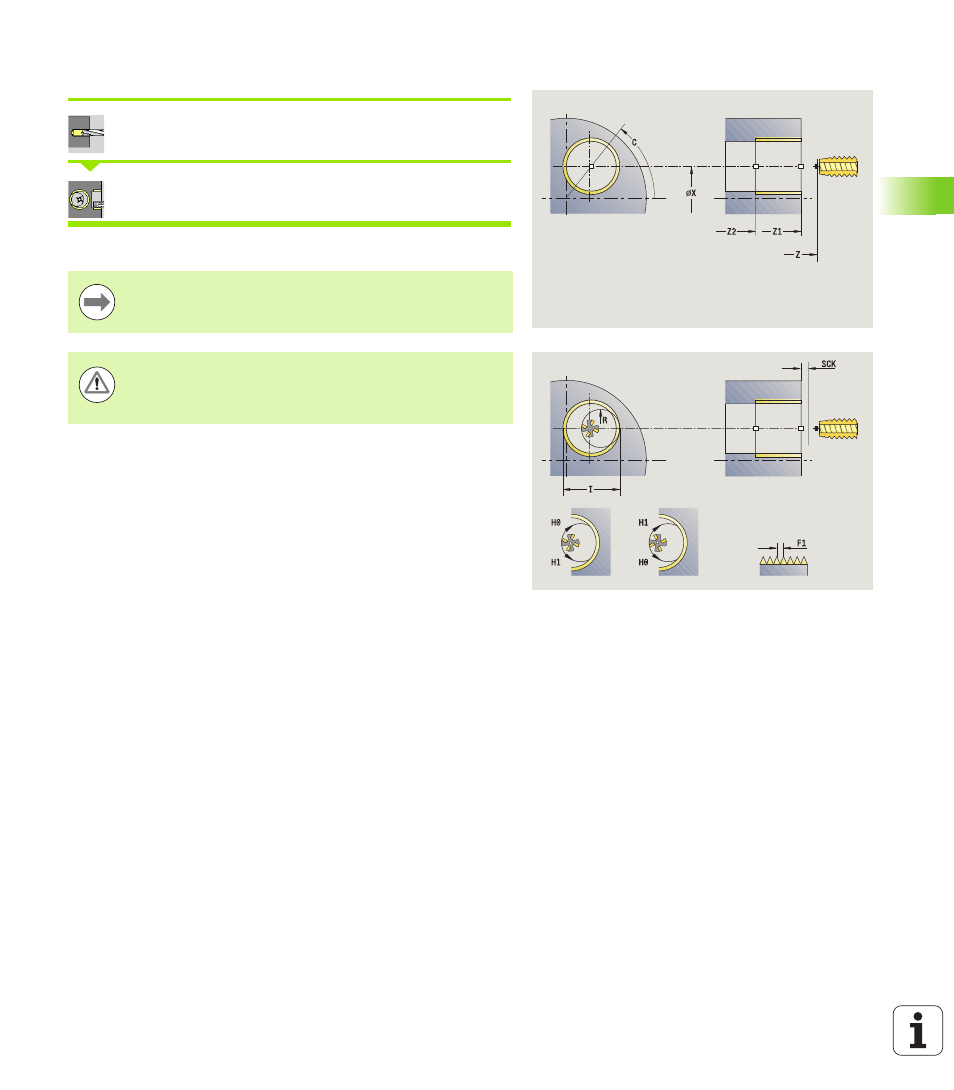

Fraisage de filet axial
Sélectionner Perçage
Sélectionner le fraisage de filet axial
Le cycle fraise un filet dans un trou existant.
Pour ce cycle, utilisez des outils pour fraisage de filets.
Attention, risque de collision!
Lorsque vous programmez le rayon d'approche R, tenez
compte du diamètre du trou et de celui de la fraise.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Z1 Point de départ du filetage (par défaut : perçage à partir de
„Z“)
Z2 Point final du filet
F1 Pas du filetage (= avance)
J Sens du filet
 0 : à droite
 1 : à gauche
I Diamètre du filet
R Rayon d'approche - (par défaut: (I - diamètre de la fraise)/2)
H Sens d'usinage
 0: En opposition
 1: En avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1: le filetage est usiné avec plusieurs hélices (outil
monodent)
SCK Distance de sécurité (voir page 130)
