Position de dégagement
La CNC PILOT calcule la position du dégagement à partir des
paramètres de cycle Point de départ X, Z (mode Manuel „position
actuelle de l'outil“) et Point de contour X1, Z1.
Formes de contour
Les dégagements ne sont exécutés que sur des angles de
contours orthogonaux, paraxiaux sur l'axe longitudinal.

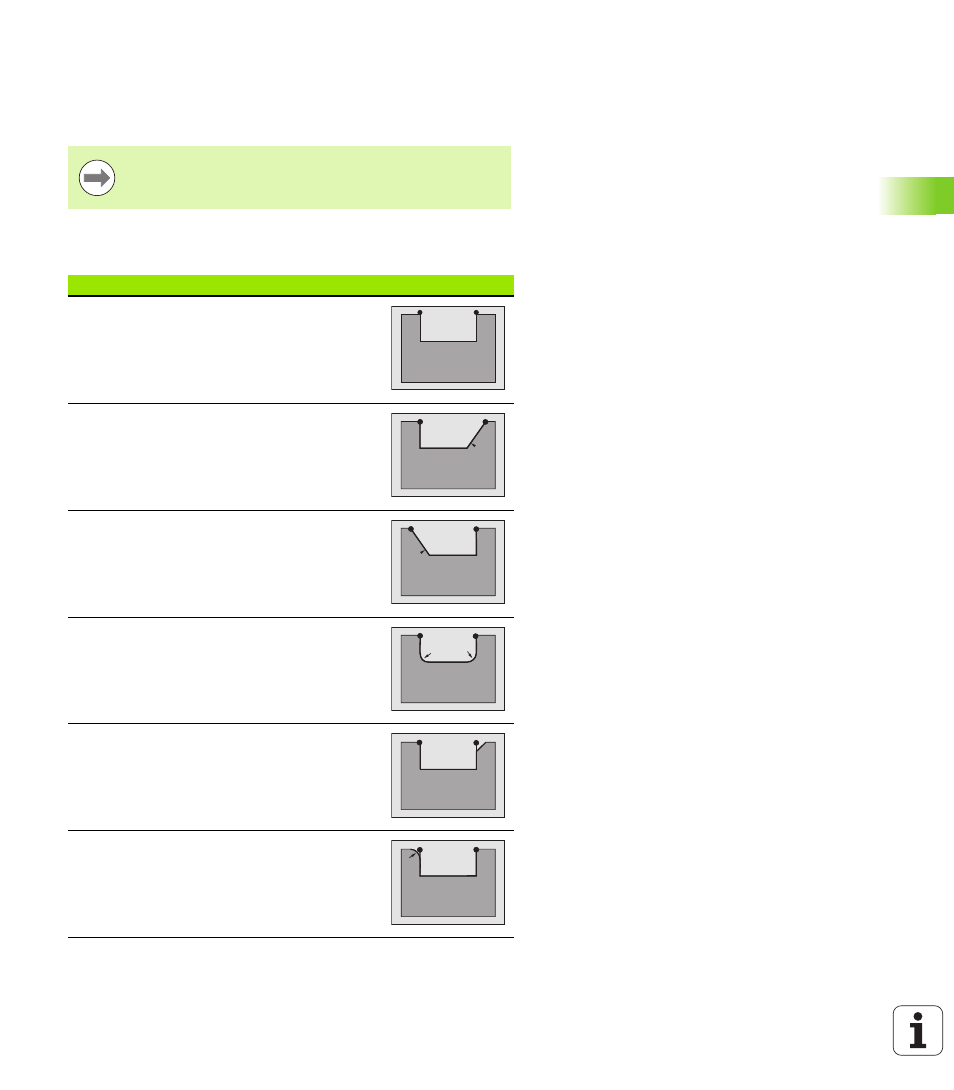

Eléments de contour avec les cycles de gorges
Mode Normal
Usinage dans zone rectangulaire
Mode Etendu
Pente en début de contour
Mode Etendu
Pente en fin de contour
Mode Etendu
Arrondi aux deux angles du fond de contour
Mode Etendu
Chanfrein (ou arrondi) en début du contour
Mode Etendu
Chanfrein (ou arrondi) en fin de contour
