Simulation graphique
6.3 V
u
es

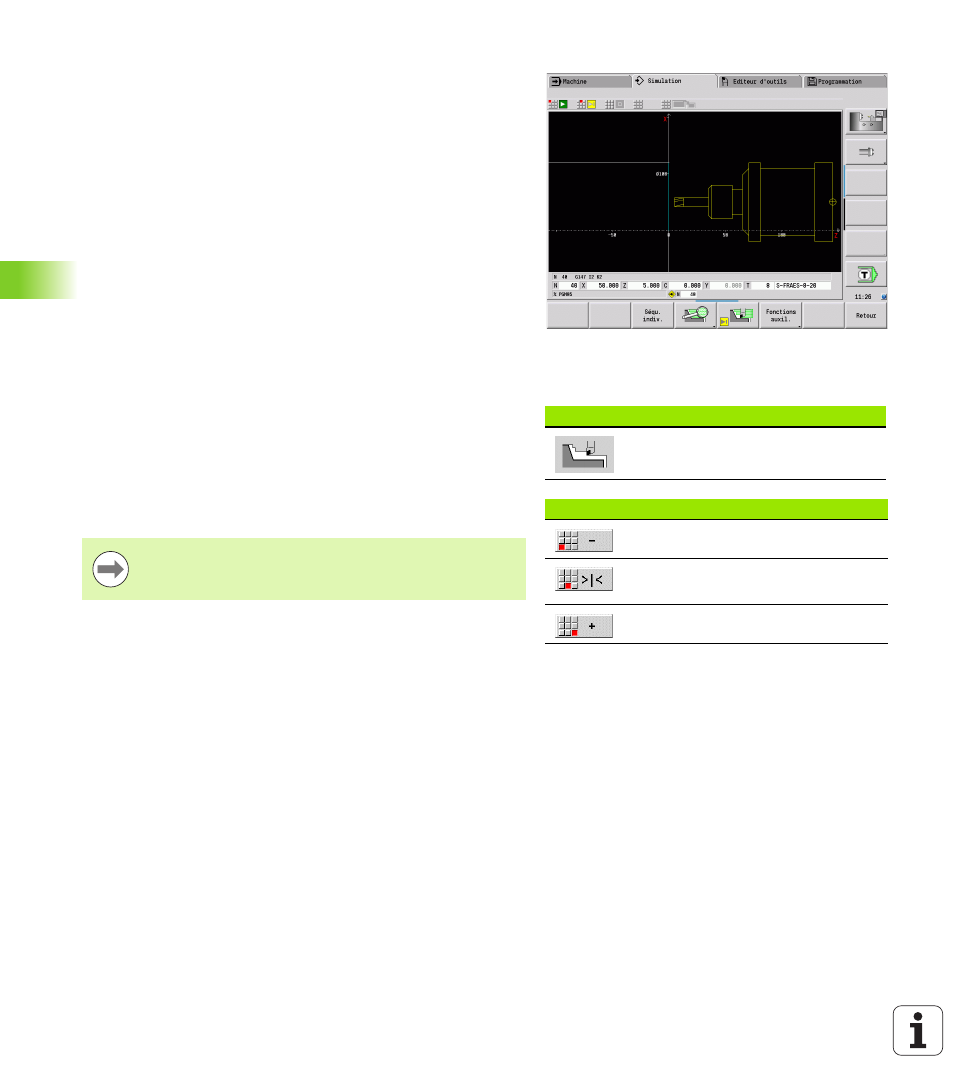

Représenter un porte-outil dans la simulation
La commande affiche la dent de l'outil en même temps que le porte-
outil correspondant avec ses dimensions. Conditions requises
 Créer un nouveau porte-outil dans l'éditeur Porte-outils ou
sélectionner un porte-outil existant.
 Définir le porte-outil avec les paramètres requis (type, dimensions et
position).
 Le porte-outil doit être attribué à l'outil correspondant (HID).
Graphique solide
Le „graphique solide“ représente le brut comme une „surface
remplie“. Si la plaquette traverse la pièce brute, la partie
correspondant à la matière usinée dans la pièce brute est effacée.
En mode graphique solide, tous les déplacements sont représentés
en avance programmée. Le graphique solide n'est disponible que dans
la vue de tournage (XZ). Vous activez ce mode de simulation par
softkey (voir tableau de droite).
Softkeys pour fonctions auxiliaires
Active le graphique solide.
Menu pour graphique solide
Ralentir le graphique solide
Graphique solide en avance
programmée.
Accélérer le graphique solide
La vitesse de simulation dans le graphique solide est
réglable avec les touches représentées dans le tableau de
droite.
