HEIDENHAIN CNC PILOT 640
459
5.15 Cont
ours dans le plan YZ

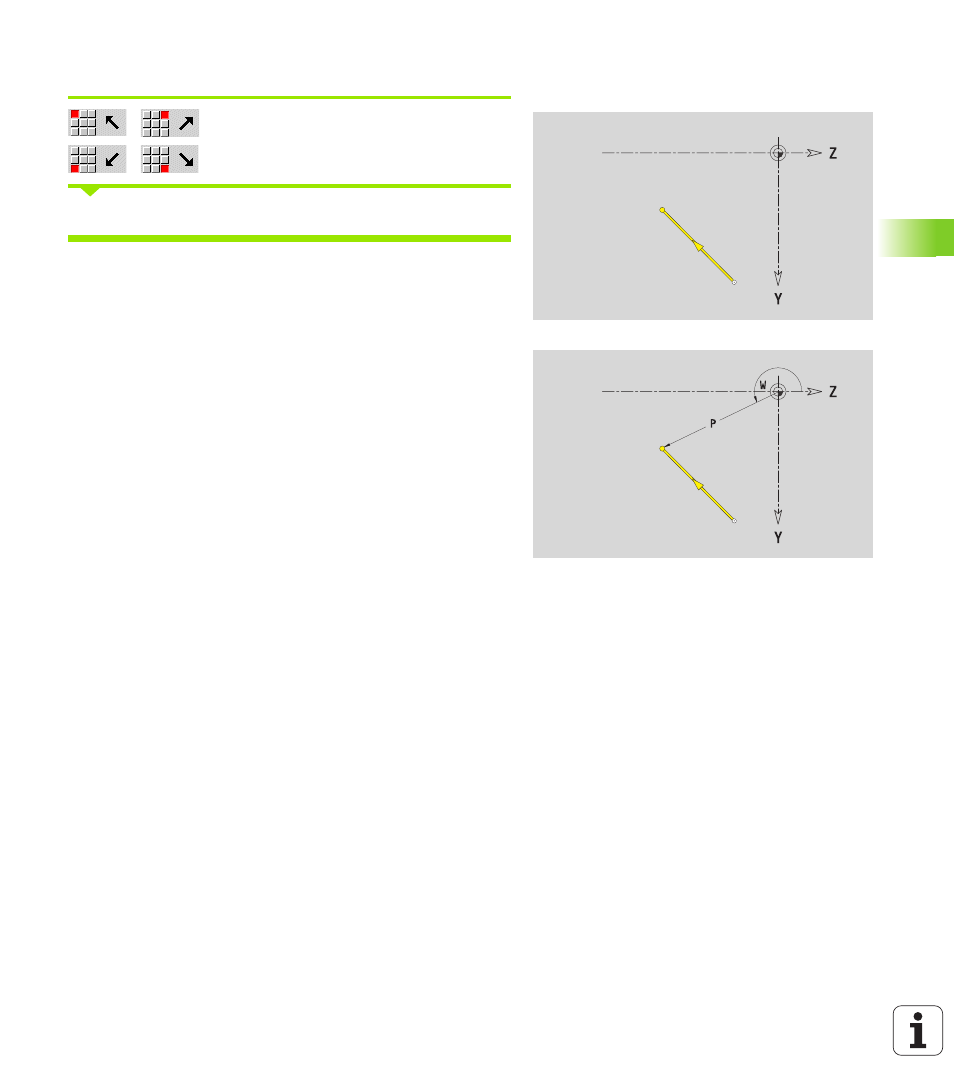

Droite avec angle, plan YZ
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère G181 dans smart.Turn.
Paramètres
Y, Z
Point d'arrivée
Yi, Zi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire – angle
P Point d'arrivée, polaire
AN Angle avec l'axe Z (direction angulaire, voir figure d'aide)
L Longueur droite
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
F : voir attributs d'usinage Page 367
