HEIDENHAIN SW 68894x-02 - Manuel (Page 384)

384
Programmation ICP
5.5 Modifier un cont
our ICP

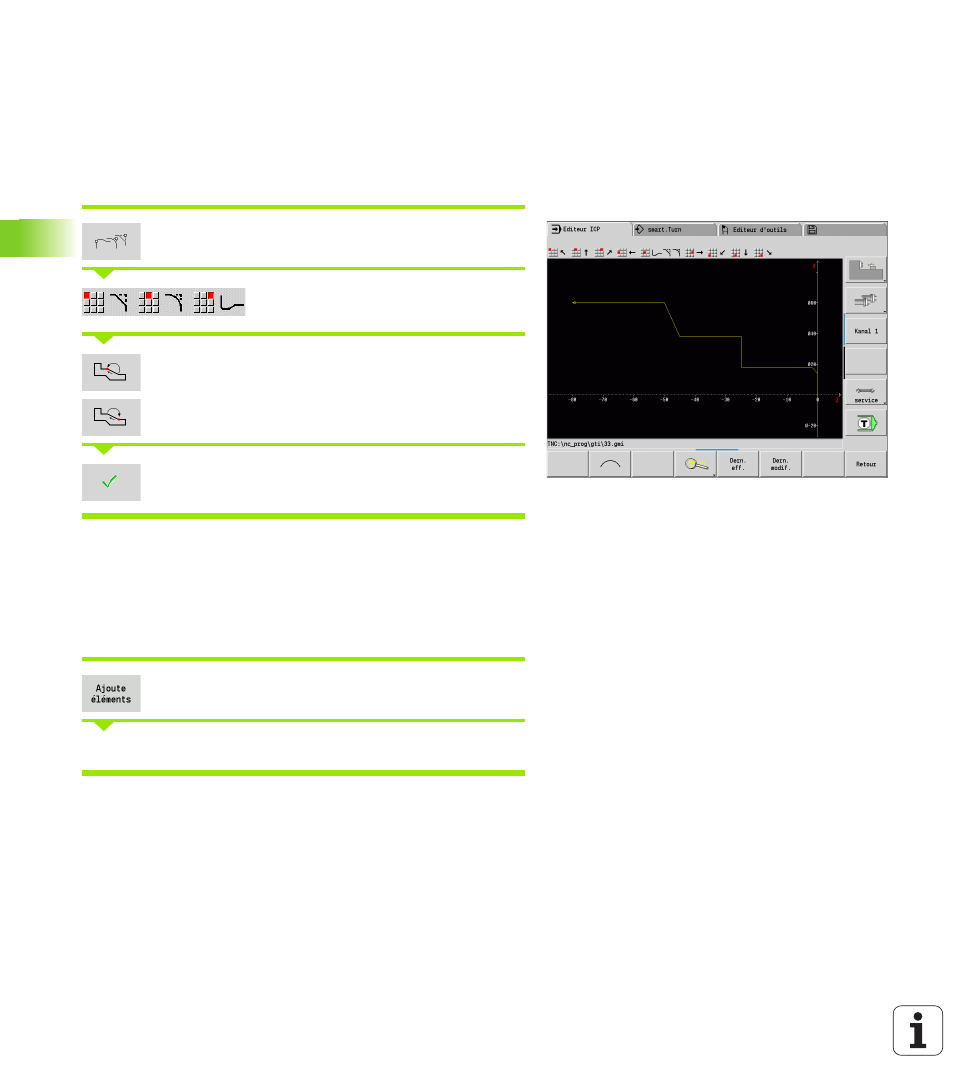

5.5 Modifier un contour ICP
La CNC PILOT permet dans les descriptions suivantes de compléter
ou de modifier un contour existant.
Insérer des éléments de forme
Appuyer sur la softkey.
Sélectionner l'élément de forme
Sélectionner le coin
Valider le coin pour l'élément de forme et introduire
les données de celui-ci.
Ajouter un élément de contour
Vous augmentez la taille d'un contour ICP en introduisant d'autres
éléments de contour qui seront „ajoutés“ au contour existant. Un
petit carré signale la fin du contour et une flèche désigne la direction.
Appuyer sur la softkey
„Ajouter“ d'autres éléments au contour existant.
