5.8 Eléments de contour, tournage
Avec „Eléments de contour, tournage“, vous créez
 en mode cycles
 des contours complexes de forme brute
 des contours de tournage
 dans smart.Turn
 des contours de formes brutes et auxiliaires
 des contours finis et auxiliaires
Eléments de base de contour
Définir le point de départ
Vous introduisez les coordonnées du point de départ et du point
d'arrivée dans le premier élément du contour de tournage.
L'introduction du point de départ n'est possible que dans le premier
élément du contour. Dans les éléments de contour suivants, le point
de départ est calculé à partir de l'élément de contour précédent.
Appuyer sur la touche de menu Contour.
Appuyer sur la softkey Ajoute élément.
Sélectionner l'élément de contour
ICP génère un G0 dans smart.Turn.

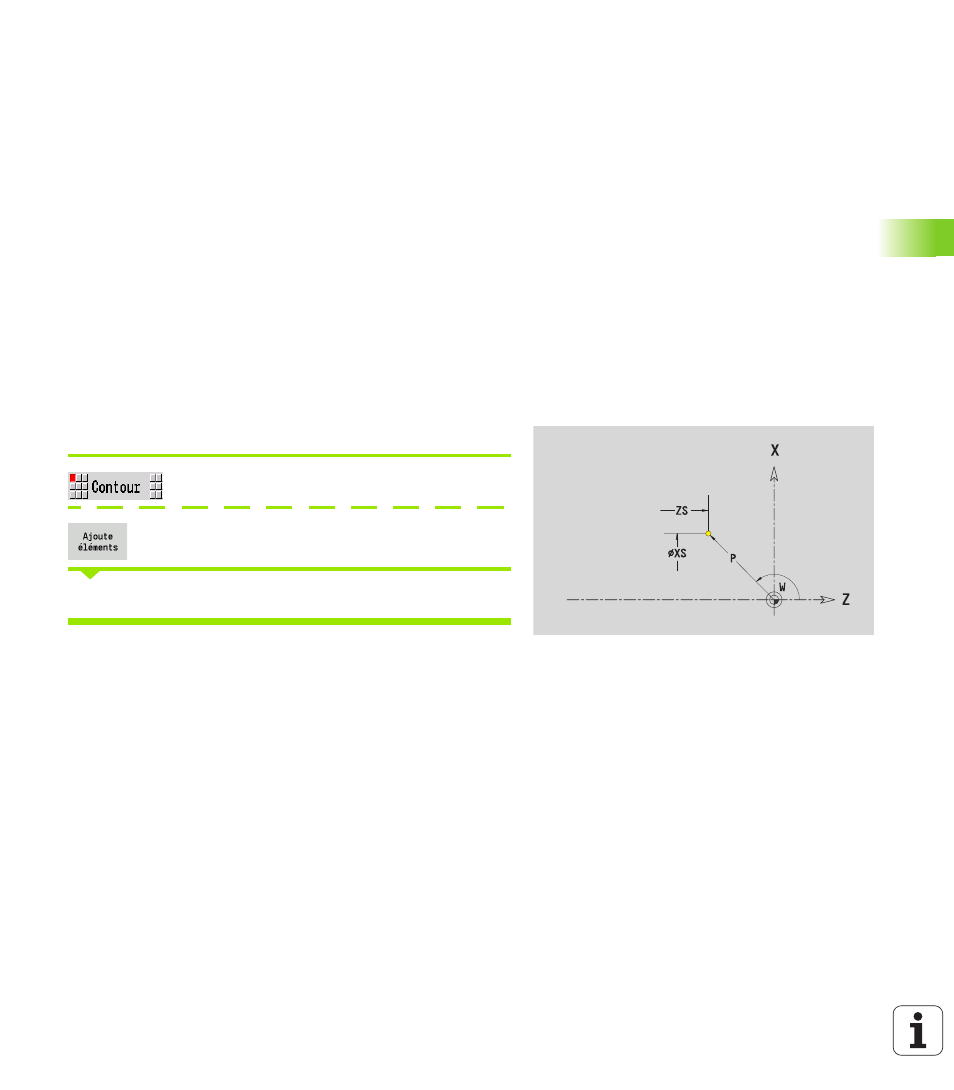

Paramètres pour définir le point de départ
XS, ZS
Point de départ du contour
W Point de départ du contour, polaire (angle)
P Point de départ du contour, polaire (rayon)
