5.8 Eléments de cont
our
, t
our
nag
e
Eléments de forme d'un contour de tournage
Chanfrein/arrondi
Sélectionner les éléments de forme.
Sélectionner le chanfrein.
Sélectionner l'arrondi
Introduire la largeur chanfr. BR ou le rayon d'arrondi BR
Chanfrein/arrondi comme premier élément : introduire position
élément AN
.
Les chanfreins/arrondis sont définis aux coins. Un „coin de contour“
est l'intersection d'un élément d'entrée et d'un élément de sortie. Le
chanfrein/l'arrondi ne peut être calculé que si l'élément de contour
suivant est défini.
ICP intègre le chanfrein/l'arrondi en tant qu'élément de base G1, G2
ou G3 dans smart.Turn.
Le contour commence avec un chanfrein/arrondi :
introduisez
comme point de départ la position du „coin souhaité“. Vous
choisissez ensuite l'élément de forme chanfrein ou arrondi. Comme
„l'élément d'entrée“ manque , vous définissez la position unique du
chanfrein/arrondi avec position élément AN.

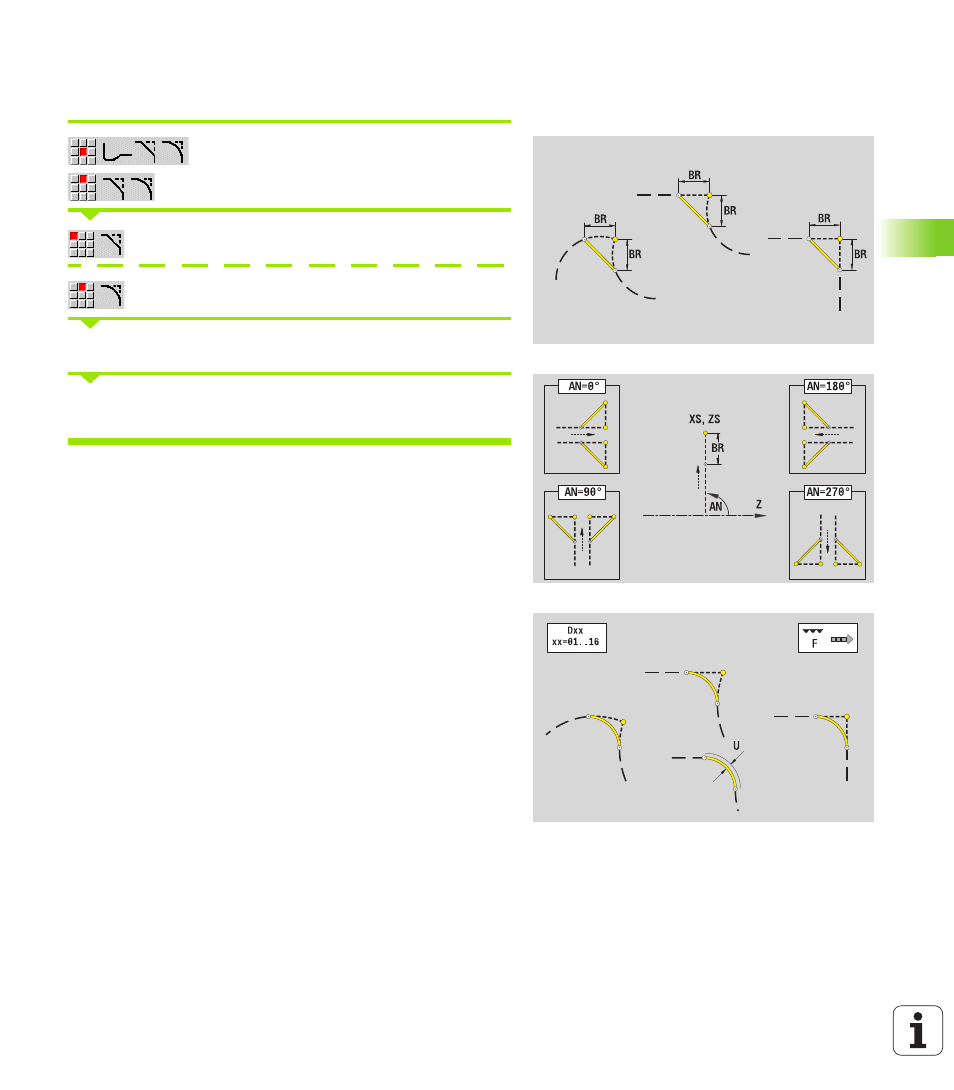

Exemple chanfrein extérieur en début de contour : avec la
„position élmt AN=90°“, l'élément d'entrée souhaité est transversal
dans le sens X+ (voir figure).
ICP convertit un chanfrein/un arrondi en début de contour en un
élément linéaire ou circulaire.
Paramètres
BR
Largeur de chanfrein/rayon d'arrondi
AN Position élément
U, F, D, FP : voir attributs d'usinage Page 367
