HEIDENHAIN CNC PILOT 640
391

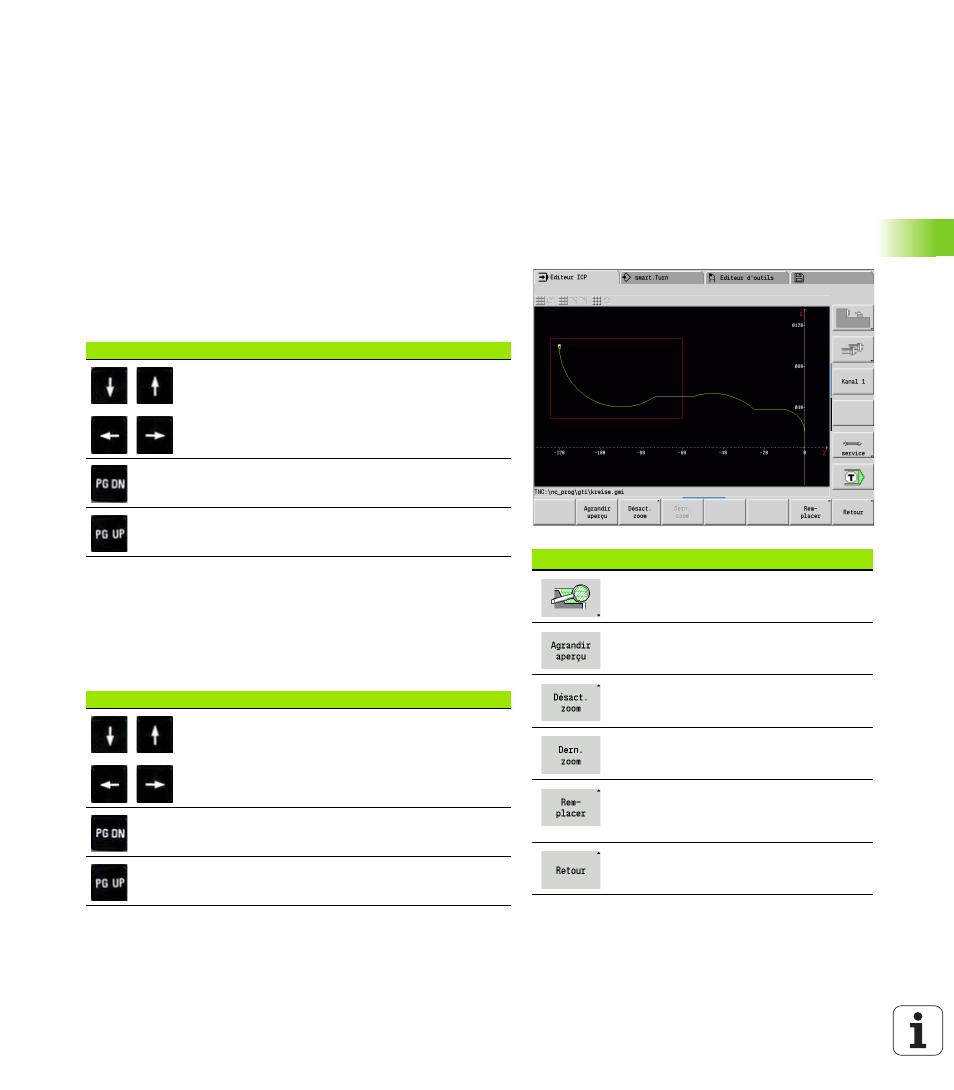

5.6 Zoom de l'édit
eur ICP
5.6 Zoom de l'éditeur ICP
La fonction zoom sert à modifier dans l'affichage la taille d'un détail
visible. Pour cela, on utilise les softkeys, les touches de curseur ainsi
que les touches PgDn et PgUp. La „Loupe“ est disponible dans
toutes les fenêtres ICP.
La CNC PILOT sélectionne automatiquement le détail en fonction du
contour programmé. La loupe permet de sélectionner une autre détail.
Modifier un détail
Choisir un détail à l'aide des touches
 La taille du détail peut être modifiée (sans ouvrir le menu loupe) avec
les touches de curseur et les touches PgDn et PgUp.
Choix d'un autre détail avec le menu loupe
 Quand le menu loupe est choisi, un rectangle rouge s'affiche dans
la fenêtre du contour. Ce rectangle rouge affiche la zone de zoom
que l'on valide avec la softkey „Remplacer“ ou avec la touche
„Enter“
. La taille et la position de ce rectangle peuvent être
modifiées avec les touches suivantes :
Softkeys de la fonction loupe
Activer la loupe
Agrandit directement le détail visible
de l'image (zoom –).
Retourne au détail standard et ferme
le menu loupe.
Retourne au dernier détail
sélectionné.
Valide comme nouveau détail la zone
marquée par la zone du rectangle
rouge et ferme le menu loupe.
Ferme le menu loupe sans choisir un
autre détail.
Touches pour choisir un autre détail
Les touches de curseur décalent la pièce dans le
sens de la flèche
Réduit la pièce représentée (zoom –)
Agrandit la pièce représentée (zoom +)
Touches pour modifier le rectangle rouge
Les touches de curseur décalent le rectangle dans
le sens de la flèche
Réduit le rectangle représenté (zoom +)
Agrandit le rectangle représenté (zoom –)
