Programmation ICP
5.13 Cont
ours sur en
v
eloppe dans smar
t.T
u
rn

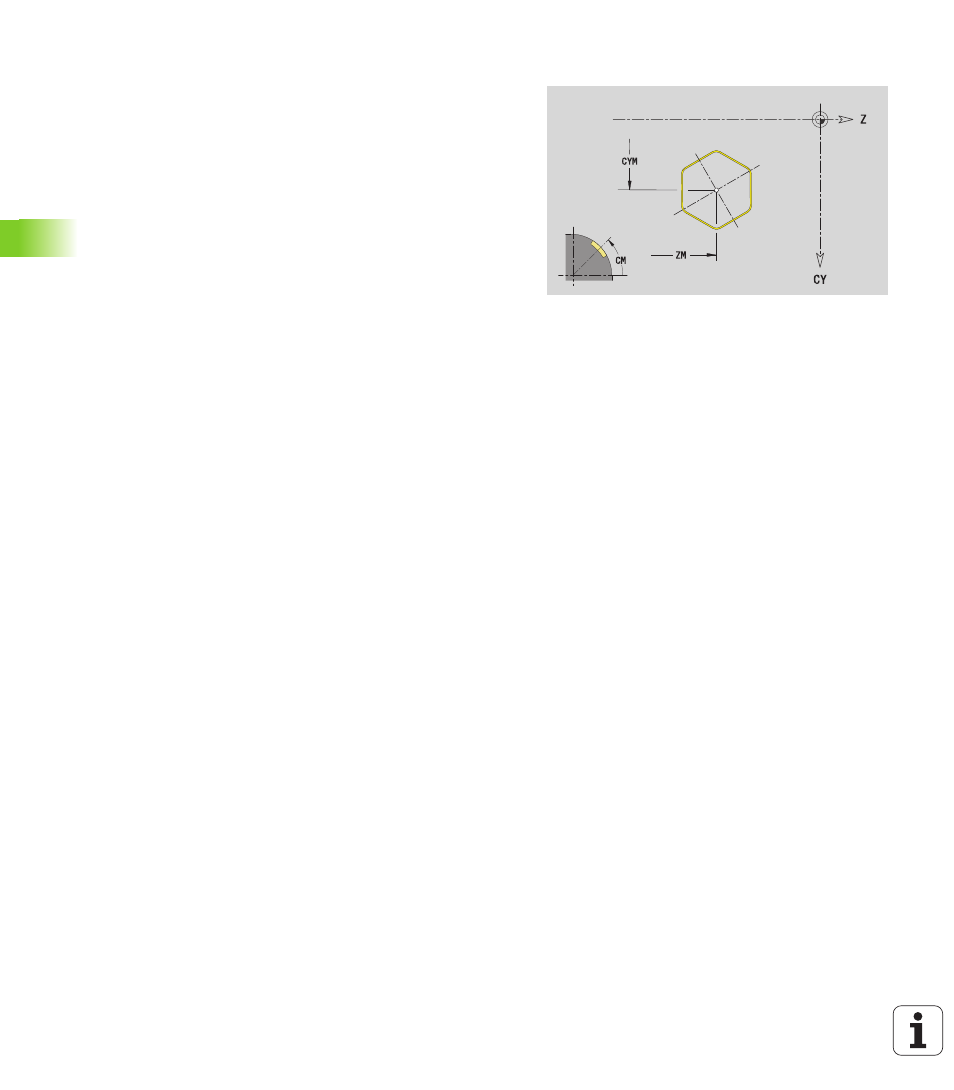

Polygone sur enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
un G308 avec les paramètres nom de contour et profondeur de
fraisage.
un G317 avec les paramètres de figure.
un G309.
Données de référence, enveloppe
ID
Nom du contour
PT
Profondeur de fraisage
XR
Diamètre de référence
Paramètres de la figure
Z
Centre figure
CYM Centre figure en cotation cartésienne (réf. : diamètre XR)
CM
Centre de figure (angle)
A
Position angulaire
Q
Nombre de sommets
K
Longueur d'arête
Ki
Cote sur plats (diamètre cercle inscrit)
BR
Arrondi
