322
Mode Teach-in
4.8 Cy
cles de fr
aisag
e

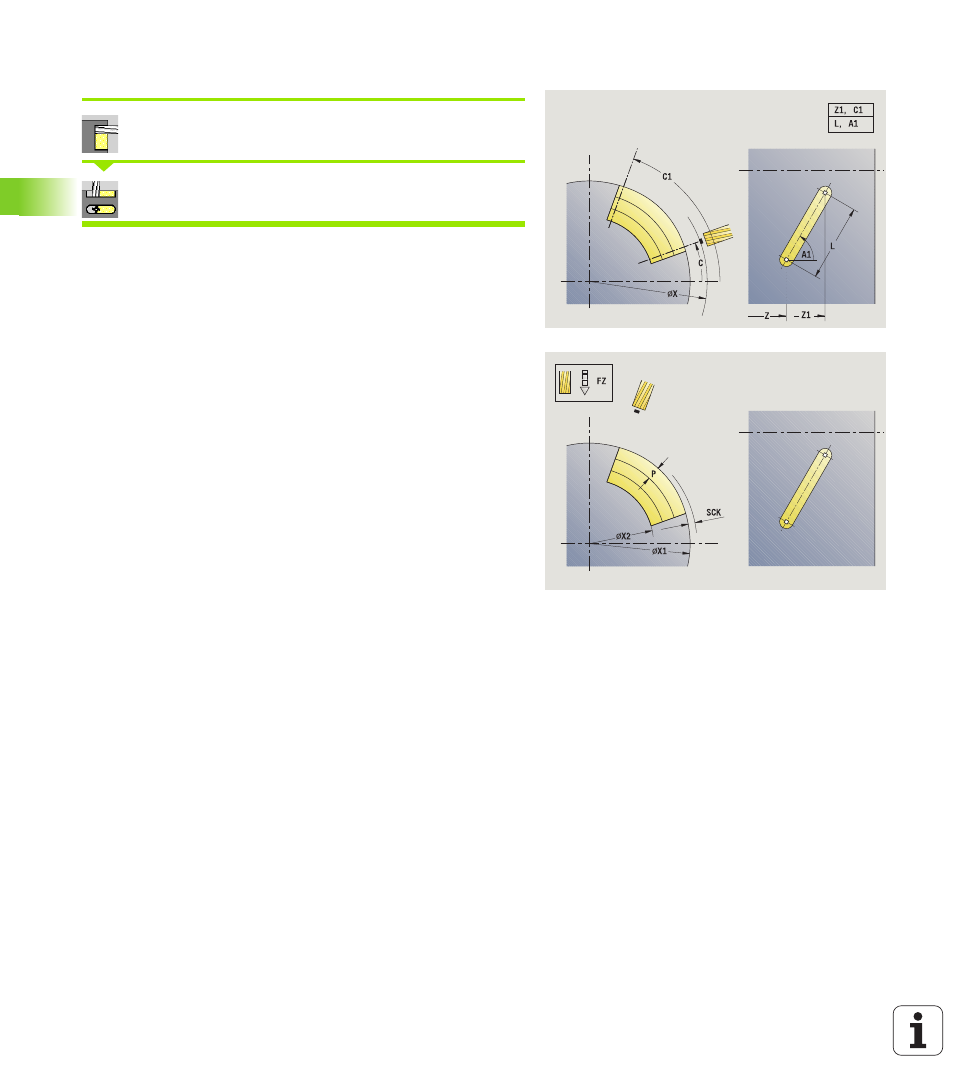

Rainure radiale
Sélectionner Fraisage
Sélectionner Rainure radiale
Le cycle usine une rainure sur l'enveloppe de la pièce. La largeur de la
rainure correspond au diamètre de la fraise.
Mode d'usinage pour l'accès à la banque de données technologiques :
Fraisage
Combinaisons de paramètres pour la position et l'orientation de la
rainure :
 X1, C1
 L, A1
Paramètres du cycle (première fenêtre de saisie)
X, Z Point de départ
C Angle de broche (position axe C)
Z1 Point d'arrivée de la rainure
C1 Angle pt d'arrivée rainure (défaut : angle broche C)
L Longueur de la rainure
A Angle avec l'axe Z - par défaut: 0
X1 Face supérieure (diamètre) - (par défaut : point de départ
X)
X2 Fond de fraisage
P Prof. de passe (défaut : prof. totale en une seule passe)
FZ Avance de passe (défaut : avance active)
SCK Distance de sécurité dans le sens de plongée (voir
page 130)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
