Programmation ICP
5.13 Cont
ours sur en
v
eloppe dans smar
t.T
u
rn
Modèle linéaire sur enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G411 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence

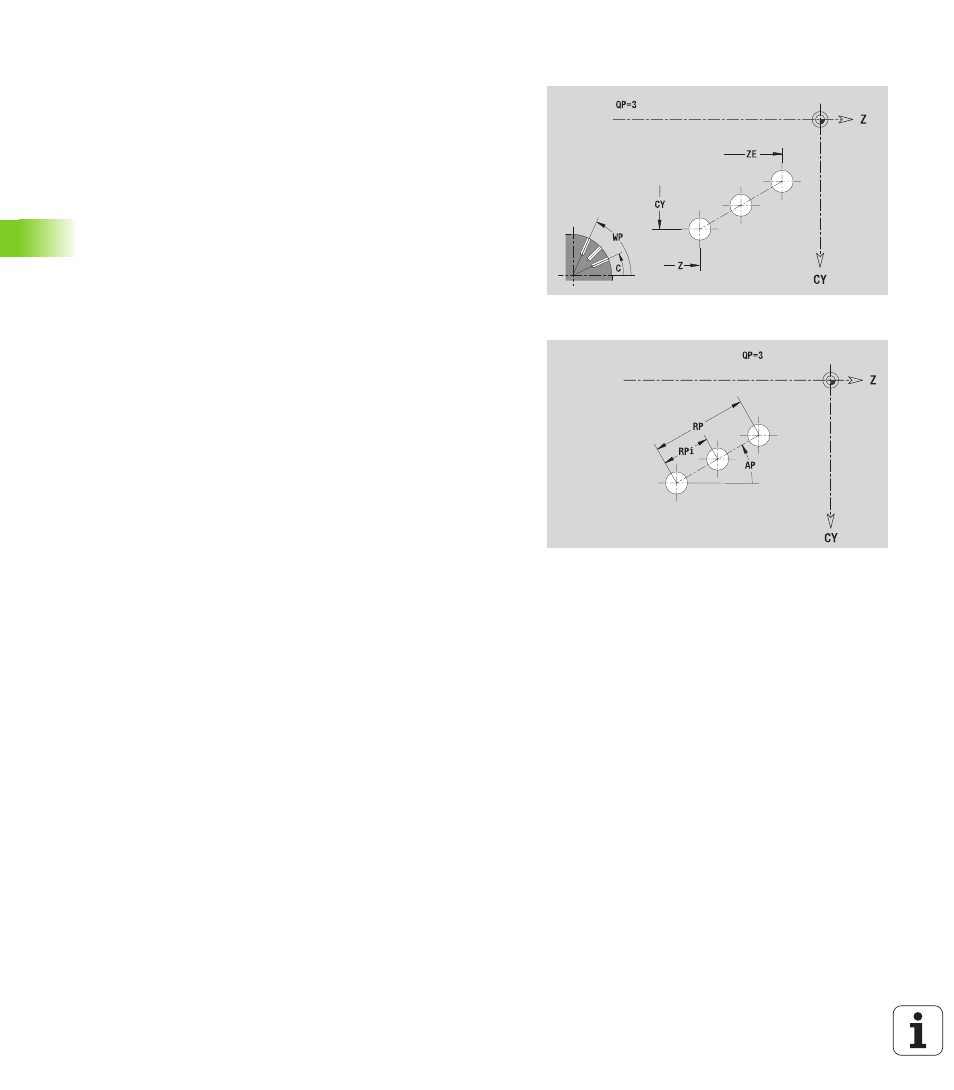

Paramètres du modèle
Z
1er Point de modèle
CY 1er Centre modèle en cotation cartésienne (réf. : diamètre XR)
C 1er Point de modèle (angle)
QP Nombre de points du modèle
ZE Point final du modèle
ZEi Distance entre deux points de modèle (dans le sens Z)
WP Point final du modèle (angle)
WPi Ecart entre deux points de modèle (angle)
AP Position angulaire
RP Longueur totale du modèle
RPi Distance entre deux points du modèle
Paramètres de la figure/du perçage sélectionné
