Données de référence, contours imbriqués
Définir le plan de référence lors de la description d'un contour de
fraisage ou de perçage. Le plan de référence est la position sur
laquelle le contour de fraisage/le perçage est réalisé.
 Face frontale (axe C) : position Z (cote de référence)
 Enveloppe (axe C) : position X (diamètre de référence)
 Plan XY (axe Y) : position Z (cote de référence)
 Plan YZ (axe Y) : position X (diamètre de référence)
Il est possible également d'imbriquer des contours de fraisage et des
perçages. Exemple : vous définissez une rainure dans une poche
rectangulaire. Des perçages sont à réaliser à l'intérieur de cette
rainure. La position de cet élément est définie avec le plan de
référence.
ICP supporte le choix du plan de référence. Les données de référence
suivantes sont prises en compte lors du choix d'un plan de référence.
 Face frontale : cote de référence
 Enveloppe : diamètre de référence
 Plan XY : cote de référence, angle de broche , diamètre de
limitation
 Plan YZ :
diamètre de référence, angle de broche

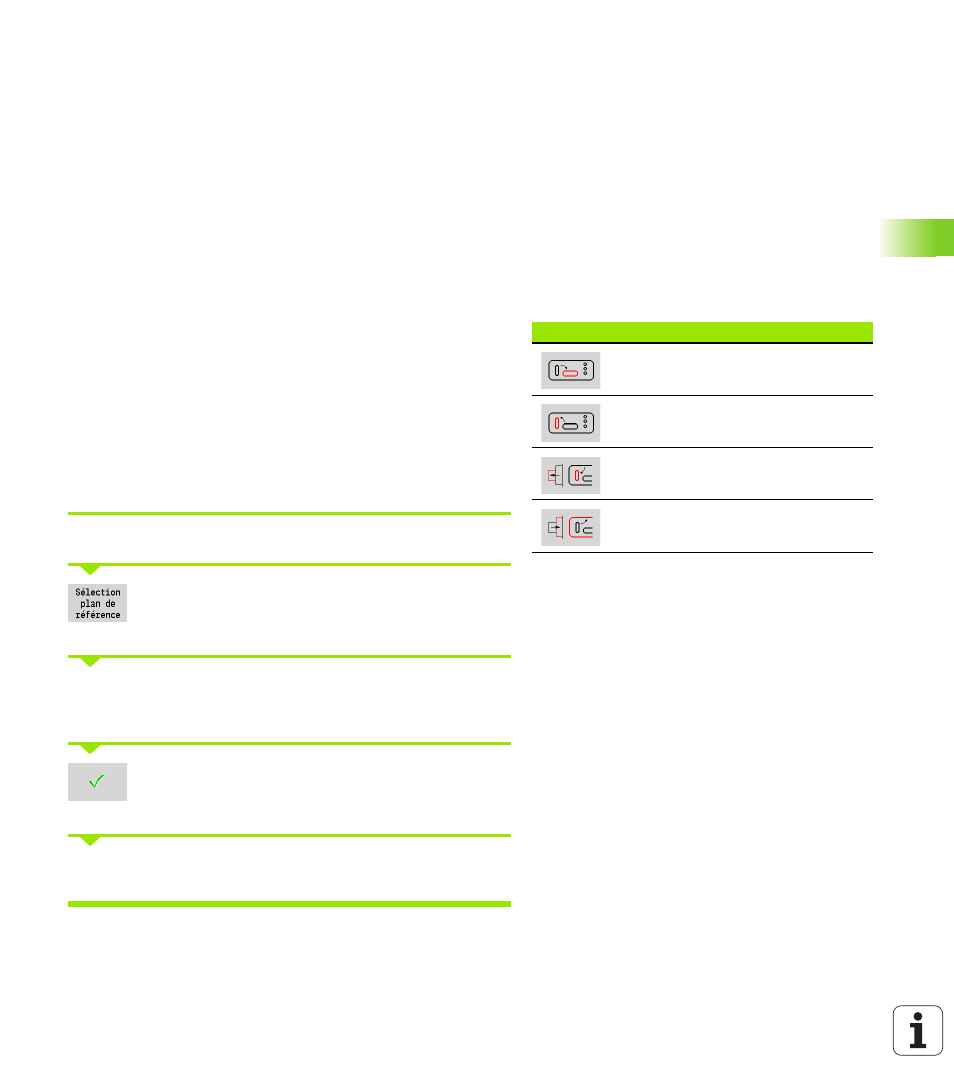

Choisir le plan de référence
Choisir figure, perçage, modèle, surf. unique ou multipans.
Appuyer sur la softkey Sélect. plan de référence
ICP affiche la pièce terminée et les contours définis,
s'ils existent.
Choisir avec les softkeys (voit tableau à droite) cote de référence,
diamètre de référence, ou contour de fraisage existant comme plan de
référence.
Valider le plan de référence. ICP prend en compte les
valeurs du plan de référence comme données de
référence.
Compléter les données de référence, et décrire contour, perçage,
modèle, surf. unique ou multipans.
Softkeys avec contours imbriqués
Passe au contour suivant du même
plan de référence.
Passe au contour précédent du
même plan de référence.
Passe au contour suivant lors de
contours imbriqués.
Passe au contour précédent lors de
contours imbriqués.
