426
Programmation ICP
5.12 Cont
ours sur f
a
ce fr
ontale dans smar
t.T
u
rn

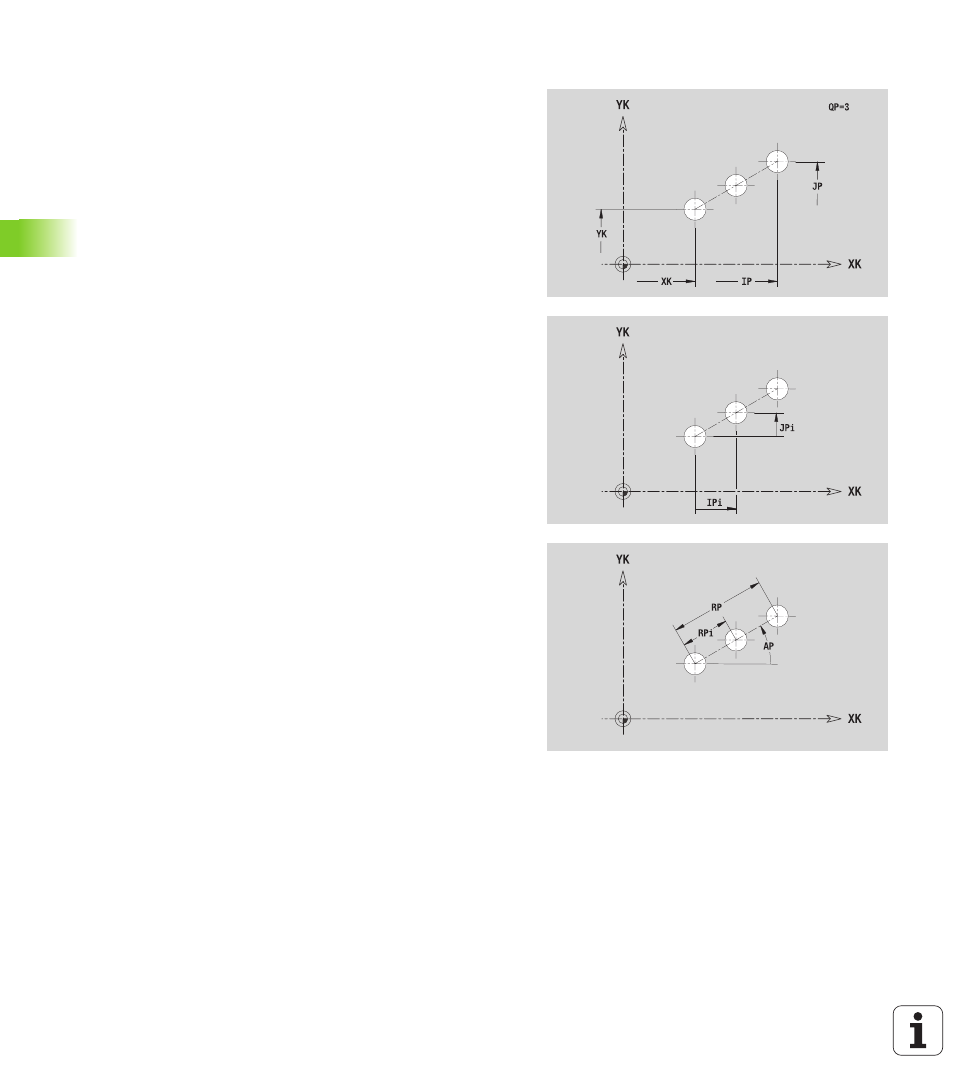

Modèle linéaire, face frontale
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section FRONT avec le paramètre cote de référence.
Avec des contours imbriqués, ICP génère un seul indicatif de
section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G401 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence
Paramètres du modèle
XK, YK
1er Point de modèle (coordonnées cartésiennes)
QP Nombre de points du modèle
IP, JP Point final modèle (coordonnées cartésiennes)
IPi, JPi Distance entre deux points de modèle (dans le sens XK,
YK)
AP Position angulaire
RP Longueur totale modèle
RPi Distance entre deux points de modèle
Paramètres de la figure/du perçage sélectionné
