HEIDENHAIN CNC PILOT 640
555
8.2 P
a
ra
mètr
es
Perçage – Usinage
Les paramètres sont valables pour le perçage réalisé avec le cycle
Perçage profond (G74).
Fraisage
Fraisage – Approche et sortie du contour
Les déplacements d'approche et de sortie du contour sont effectués
en avance rapide (G0).
Usinage

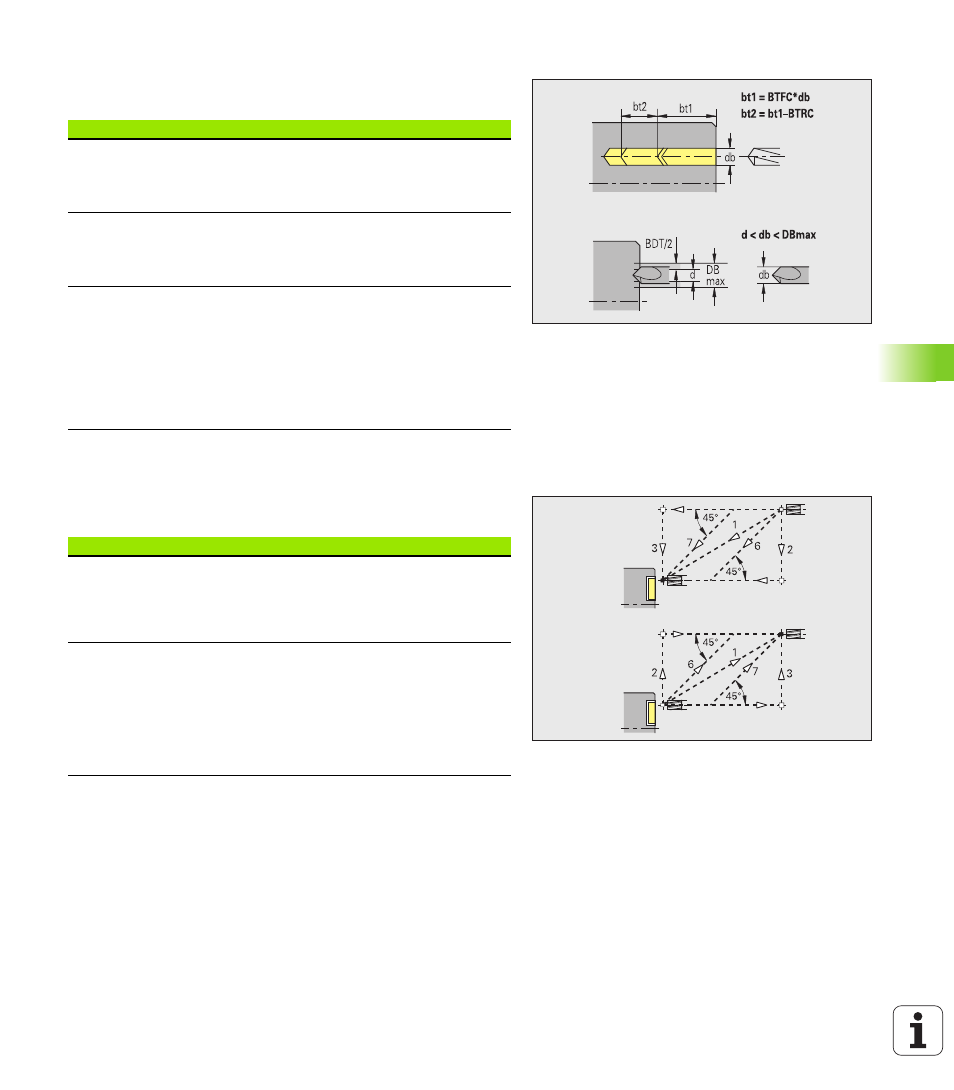

Facteur profondeur de perçage [BTFC]
1ère profondeur de perçage : bt1 = BTFC * db
(db : diamètre du foret)
Réduction profondeur de perçage [BTRC]
2ème profondeur de perçage : bt2 = bt1 – BTRC
Les autres étapes de perçage sont réduites en conséquence.
Tolérance de diamètre du foret [BDT]
Pour la sélection des outils de perçage (outils à centrer, outils
CN pour alésage partiel, outils pour lamage conique, outils
étagés (à percer et lamer), alésoirs coniques).
 Diamètre de perçage : DBmax = BDT + d (DBmax : diamètre
de perçage max.)
 Sélection d'outil : DBmax > DB > d
Entrée et sortie
 Approche face frontale [ANMS]
 Approche pourtour [ANMM]
 Départ (sortie) face frontale [ABMS]
 Départ (sortie) pourtour [ABMI]
Stratégie d'approche/de sortie
 1 : simultanément dans le sens X et Z
 2 : sens X puis Z
 3 : sens Z puis X
 6 : déplacement accouplé, sens X puis Z
 7 : déplacement accouplé, sens Z puis X
