Principes de base

Systèmes de mesure et marques de référence

Des systèmes de mesure installés sur les axes de la machine

mesurent les positions du chariot ou de l'outil. Lorsqu'un axe de la

machine se déplace, le système de mesure correspondant génère un

signal électrique qui permet à la commande de calculer la position

effective exacte de l'axe de la machine.
Une coupure d'alimentation provoque la perte du rapport entre la

position de la table de la machine et la position effective calculée. Pour

retrouver ce rapport, les systèmes de mesure incrémentaux

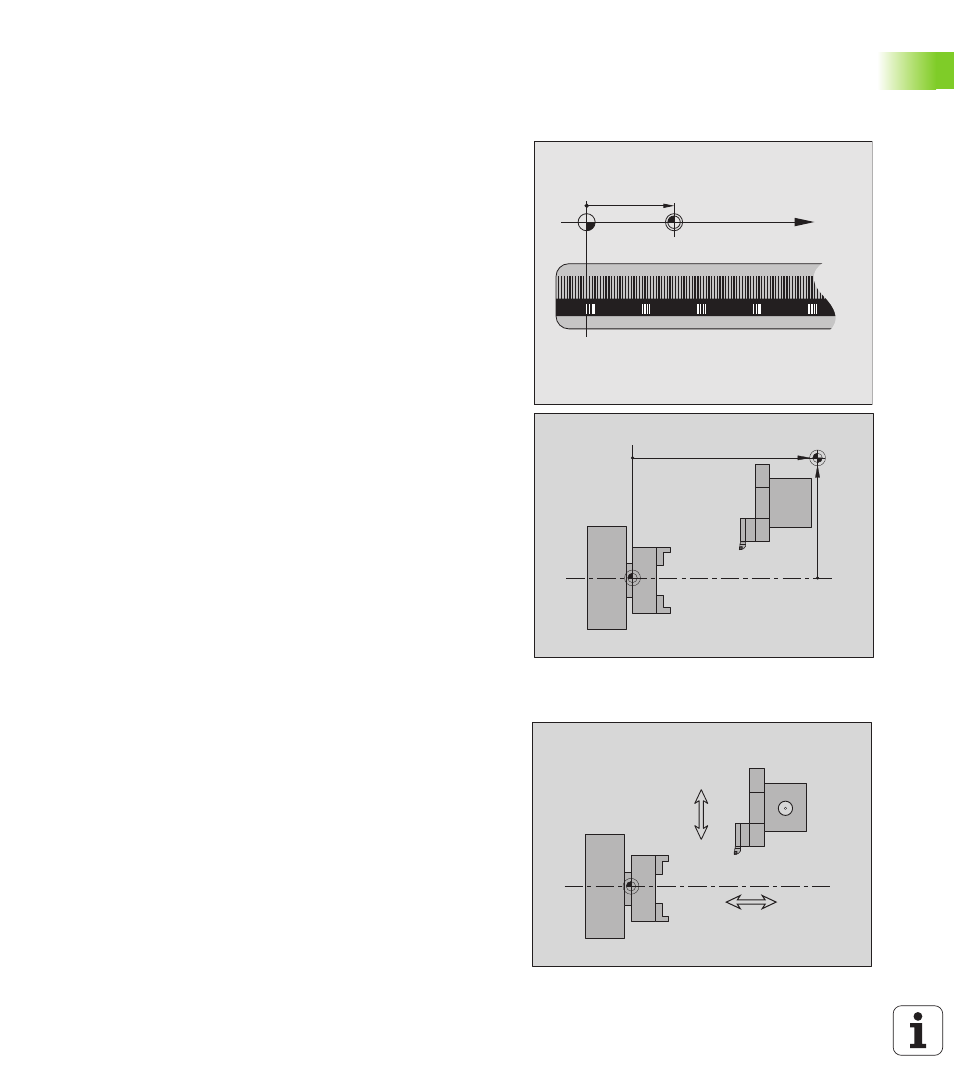

possèdent des marques de référence. Lors du passage sur une

marque de référence, la commande reçoit un signal qui permet

d'enregistrer un point de référence machine. La CNC PILOT peut ainsi

rétablir le rapport entre la position effective et la position actuelle du

chariot de la machine. Il suffit de déplacer les axes de la machine de

20 mm max. avec les systèmes de mesure linéaire équipés de

marques de référence à distances codées, et de 20° max. avec les

systèmes de mesure angulaire.
Avec des systèmes de mesure sans marque de référence, des points

de référence fixes doivent être franchis après une coupure

d'alimentation. Le système enregistre les distances entre les points

de référence et le point zéro machine (fig. à droite).
Avec les systèmes de mesure absolus, une valeur absolue de position

est transmise à la commande à la mise sous tension. Ainsi, sans

déplacer les axes de la machine, la relation entre la position effective

et la position des chariots est rétablie immédiatement après la mise

sous tension.

Désignation des axes

Le chariot transversal est appelé axe X et le chariot longitudinal, axe Z.
Toutes les valeurs en X affichées et introduites sont considérées

comme valeurs de diamètre.
Tours avec axe Y : l'axe Y est perpendiculaire à l'axe X et à l'axe Z

(système cartésien).
Règles concernant les déplacements :

Les déplacements dans le sens + éloignent l'outils de la pièce

Les déplacements dans le sens – rapprochent l'outils de la pièce

X (Z,Y)

X

MP

Zref

Xref

M

M

Z+

Y+

X+
