e G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour

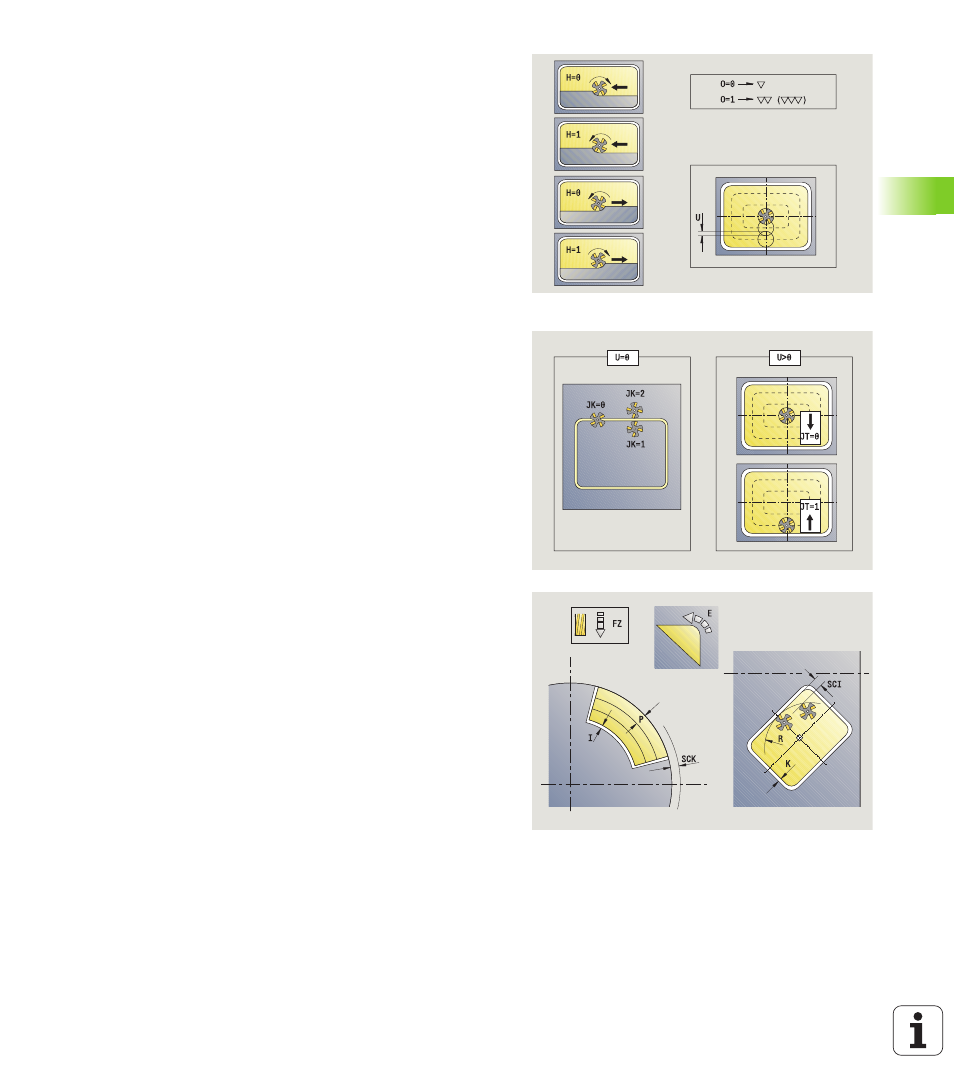

Paramètres du cycle (deuxième fenêtre de saisie)
I Surépaisseur parallèle au contour
K Surépaisseur dans le sens de la plongée
P Prof. de passe (défaut : prof. totale en une seule passe)
FZ Avance de passe (défaut : avance active)
E Avance réduite pour éléments circulaires (défaut : avance
active)
O Ebauche ou finition - uniquement pour fraisage de poche
 0 : Ebauche
 1 : Finition
H Sens d'usinage
 0: En opposition
 1: En avalant
U Facteur de recouvrement (plage : 0 < U < 1)
 Aucune introduction : fraisage de contour
 U>0 : fraisage de poches – recouvrement minimal des
trajectoires de fraisage = U*diamètre de la fraise
JK Fraisage de contour (la saisie n'est exploitée que pour le
fraisage de contour)
 0 : sur le contour
 1 : à l'intérieur du contour
 2: à l'extérieur du contour
JT Fraisage de poche (la saisie n'est exploitée que pour le
fraisage de poche)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
R Rayon d'approche : rayon d'approche/de sortie (par
défaut: 0)
 R=0: L'élément de contour est abordé directement;
plongée au point d'approche, au-dessus du plan de
fraisage, puis plongée verticale en profondeur
 R>0: La fraise se déplace sur un arc de cercle
d'approche/de sortie qui se raccorde par tangentement
à l'élément de contour.
 R<0 aux angles intérieurs : la fraise se déplace sur un
arc de cercle d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour.
 R<0 aux angles ext. : longueur élément linéaire
d'approche/sortie ; élément de contour abordé/quitté
par tangentement
