Programmation ICP
5.1 Cont
ours ICP
5.1 Contours ICP

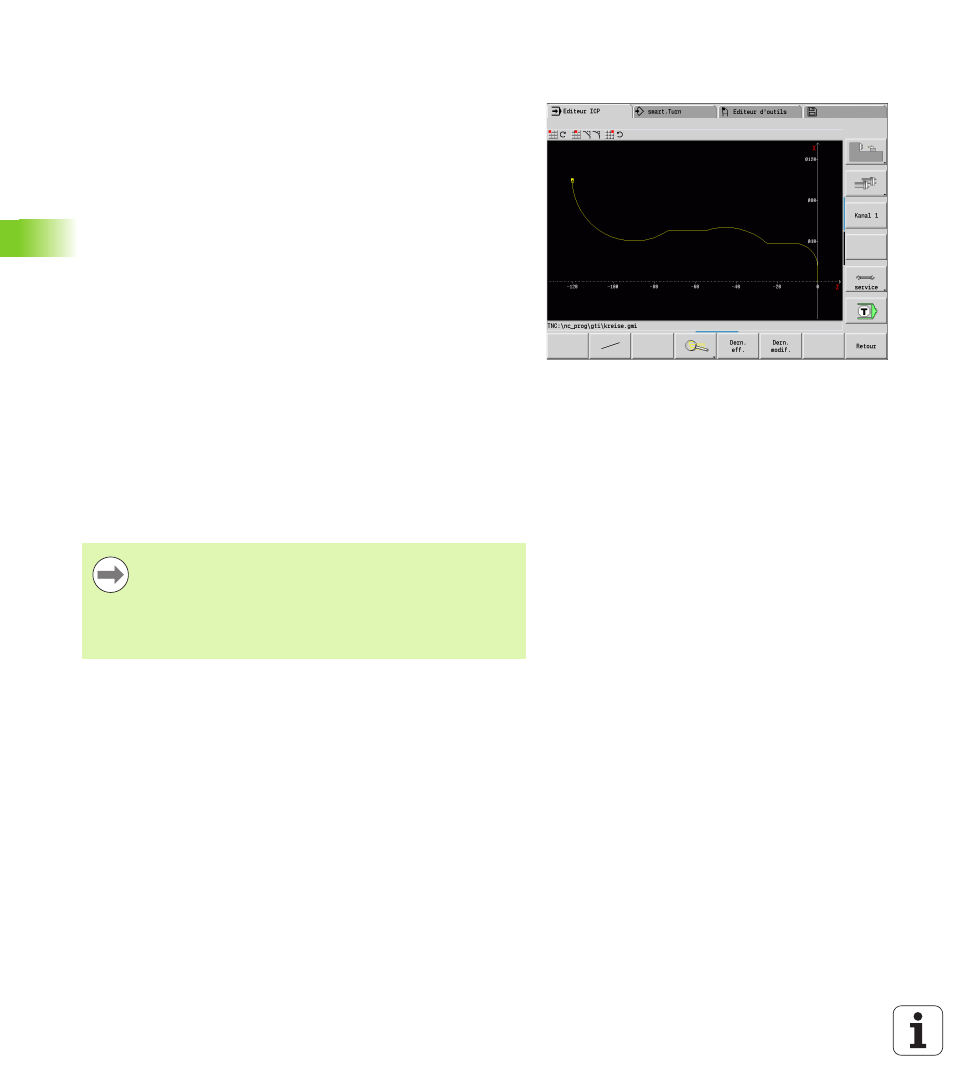

La programmation interactive de contours (ICP) sert à la définition
graphique du profil de la pièce. (ICP est l'abréviation de l'expression
anglaise „Interactive Contour Programming“). Les contours créés
avec ICP sont utilisés :
 dans les cycles ICP (Apprentissage, mode Manuel)
 dans smart.Turn
Chaque contour commence avec un point de départ. Les contours
sont définis avec des éléments linéaires et circulaires ainsi qu'avec
des éléments tels que chanfreins, arrondis ou dégagements.
ICP est appelé dans smart.Turn et dans les dialogues des cycles.
Les contours ICP, que vous créez dans le mode Cycles, sont
mémorisés par la CNC PILOT dans des fichiers autonomes. La
longueur des noms de fichiers (noms de contours) est de maximum
40 caractères. Un contour ICP est intégré dans un cycle ICP. On
distingue les contours suivants :
 Contours de tournage : *.gmi
 Contours de pièce brute : *.gmr
 Contours de fraisage sur face frontale : *.gms
 Contours de fraisage sur enveloppe : *.gmm
Les contours ICP créés dans smart.Turn sont intégrés par la CNC
PILOT dans le programme correspondant. Les descriptions de
contours apparaissent sous forme de code G.
Prise en compte des contours
Les contours ICP créés pour les programme-cycles peuvent être
chargés dans smart.Turn. ICP convertit ces contours en instructions G
et les intègre dans le programme smart.Turn. Le contour fait alors
partie du programme smart.Turn.
Des contours existant dans le format DXF, peuvent être importés
dans l'éditeur ICP. Les contours sont alors convertis du format DXF au
format ICP. Les contours DXF peuvent être utilisés aussi bien dans le
mode cycles que dans smart.Turn.
 En mode cycle, les contours ICP sont gérés dans des
fichiers autonomes. Ces contours sont créés
exclusivement avec ICP.
 Dans smart.Turn, les contours font partie du programme
CN. Ils peuvent être modifiés avec l'éditeur ICP ou
smart.Turn.
