4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments
Reprise de filetage conique
Sélectionner le filetage
Sélectionner Filetage conique
Activer la softkey Repasser
 Act.: Filetage intérieur
 Inact.: Filetage extérieur

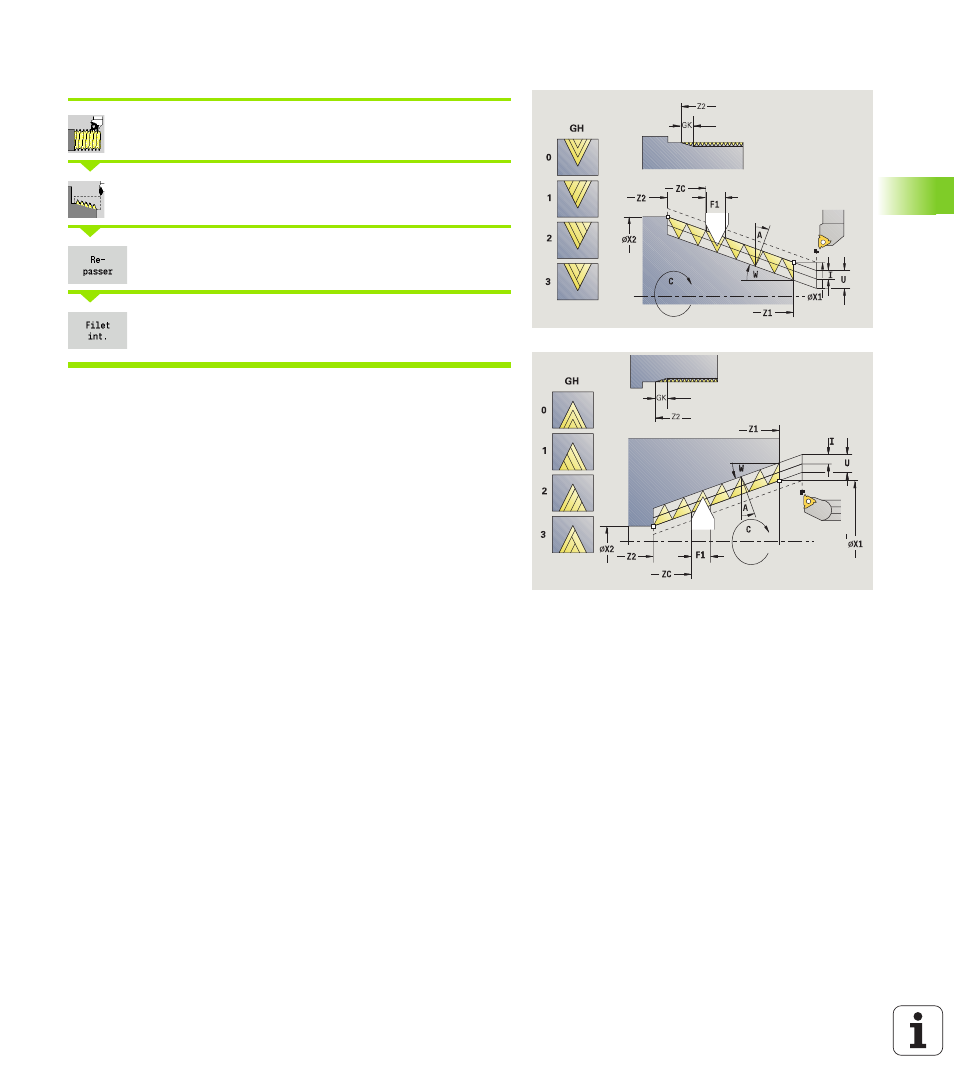

Le cycle réalise la reprise d'un filetage conique extérieur ou intérieur,
simple filet ou multifilets. La pièce ayant été démontée, la CNC PILOT
doit retrouver la position exacte du filet. Pour cela, positionnez la
pointe de l'outil au centre d'un filet et validez ces positions dans les
paramètres Angle mesuré et Position mesurée (softkey Enreg.
position
). A partir de ces valeurs, le cycle calcule l'angle de broche au
point de départ.
Cette fonction n'est disponible qu'en mode Manuel.
Paramètres du cycle
X1, Z1
Point de départ du filet
X2, Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets
U Profondeur de filetage – aucune indication :
 Filetage extérieur : U=0.6134*F1
 Filetage intérieur : U=–0.5413*F1
I Plongée max.
 I<U : première passe avec „I“ – chaque passe suivante :
réduction de la profondeur
 I=U : une passe
 Aucune introduction : calculée à partir de U et F1
W Angle du cône (plage : –60° < A < 60°)
GK Longueur en sortie
C Angle mesuré
ZC Position mesurée
A Angle de prise de passe (plage: –60° < A < 60°, par défaut:
30°)
 A<0 : prise de passe, flanc gauche
 A>0 : prise de passe, flanc droit
