HEIDENHAIN CNC PILOT 640
317
4.8 Cy
cles de fr
aisag
e
Exécution du cycle
1
activation de l'axe C et positionnement en rapide à l'angle de
broche C
(seulement en mode Apprentissage)
2
calcul de la répartition des passes (passes dans les plans de
fraisage, passes en profondeur)
Fraisage de contour :
3 approche du contour en fonction du rayon d'approche R et
plongée au premier plan de fraisage
4
fraisage d'un plan
5
plongée pour usinage du plan de fraisage suivant
6
répétition de 4..5, jusqu'à ce que la profondeur de fraisage soit
atteinte
Remarques relatives aux paramètres/fonctions

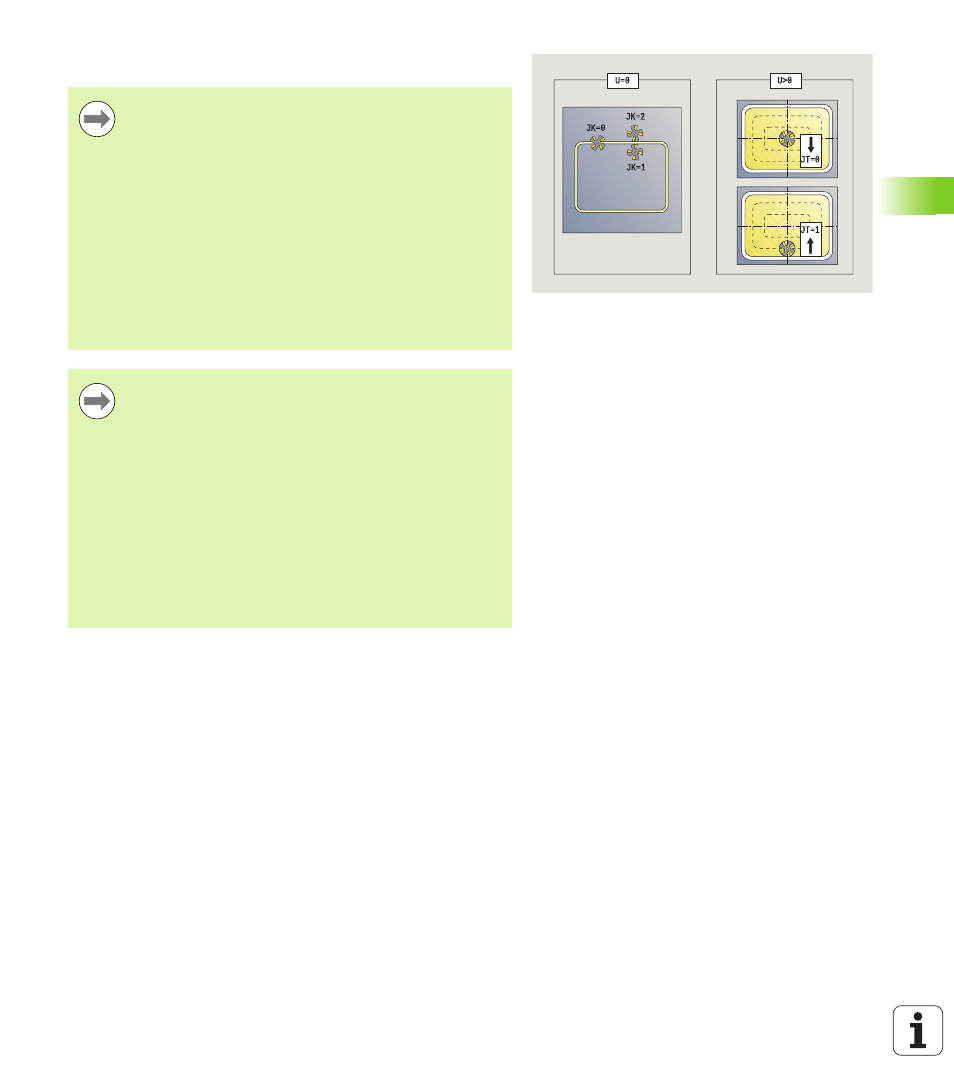

 Fraisage de contours ou de poches :
il est défini avec
le facteur de recouvrement U.
 Sens du fraisage :
il est influencé par le sens de
fraisage H
et par le sens de rotation de la fraise (voir
„Sens d'usinage pour le fraisage de contour” à la page
334).
 Compensation du rayon de la fraise :
est appliquée
(sauf pour le fraisage de contour avec JK=0).
 Approche et sortie :
pour les contours fermés, le point
de départ du premier élément (de l'élément le plus long
pour les rectangles) correspond à la position d'approche
et de sortie. Le Rayon d'approche R permet de définir si
l'approche doit être directe ou sur un arc de cercle.
Remarques relatives aux paramètres/fonctions
 Le fraisage de contour JK définit si la fraise usine sur
le contour (centre de fraise sur contour) ou de manière
décalée à l'intérieur ou à l'extérieur du contour. Avec les
contours ouverts
, l'usinage a lieu dans le sens de
création du contour. JK définit si le déplacement doit
s'effectuer à gauche ou à droite du contour.
 Fraisage de poches – Ebauche (O=0) : vous définissez
avec JT Fraisage de contour si la poche doit être
fraisée de l'intérieur vers l'extérieur ou inversement.
 Fraisage de poches – Finition (O=1) : l'outil usine
d'abord le contour de la poche, puis le fond. Avec JT,
vous définissez si la finition du fond de la poche doit être
réalisée de l'intérieur vers l'extérieur ou inversement.
