Gravage axiale

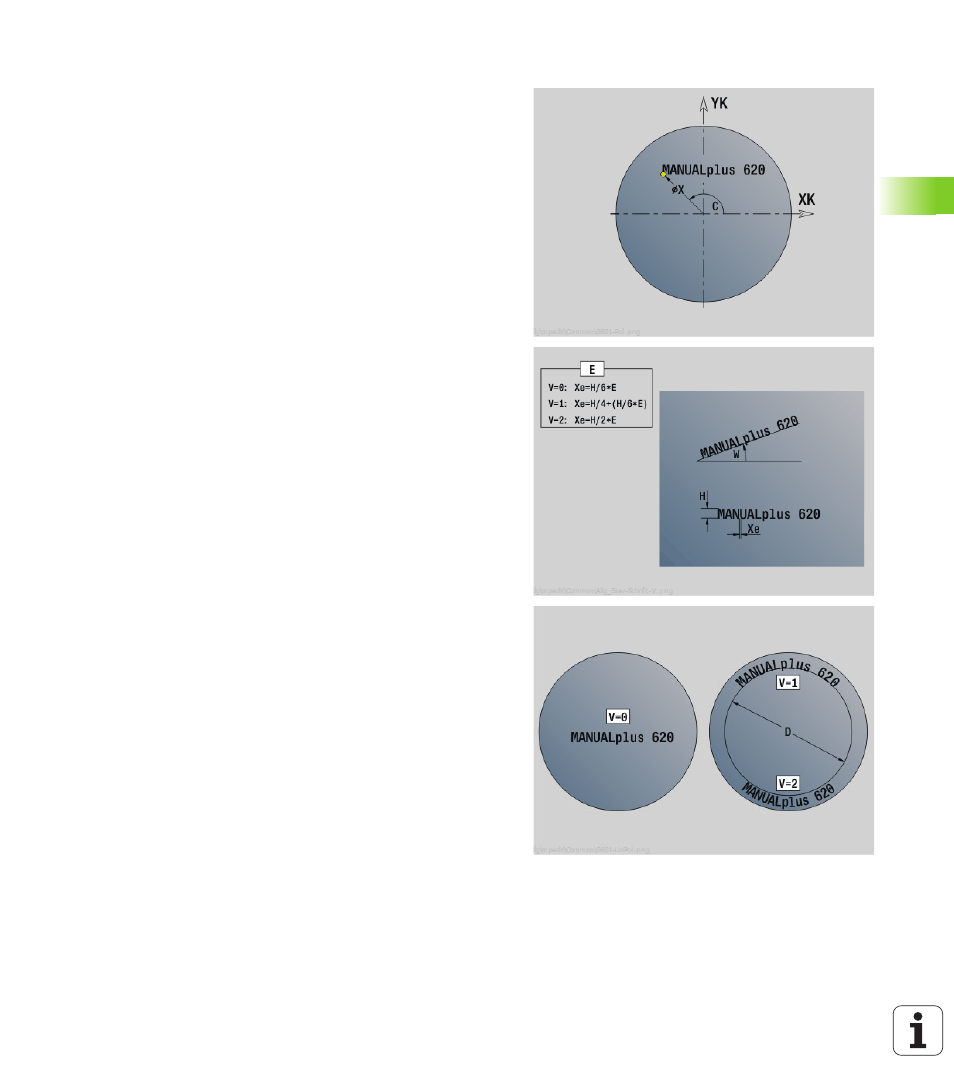

Le cycle „Gravage radial“ grave une chaîne de caractères cotée en
linéaire ou en polaire sur la face frontale. Tableau des caractères et
autres informations : voir à la page 341.
Le point de départ de la chaine de caractère est défini dans le cycle. Si
vous ne définissez pas de point de départ, le cycle démarre à la
position courante de l'outil.
Vous pouvez également graver une suite de caractères avec plusieurs
appels. Pour cela, vous donnez le point de départ lors du premier
appel. Vous programmez les autres appels sans position départ.
Paramètre :
X Point de départ (cote au diamètre) : prépostionner l'outil
Z Point de départ : prépostionner l'outil
C Angle de broche : prépositionner l'angle de la broche
TX Texte à graver
NF Numéro du caractère : Code ASCII du caractère à graver
Z2 Position finale Z à laquelle l'outil doit plonger pour le gravage.
X1 Point de départ (en polaire) du premier caractère
C1 Angle de départ (en polaire) du premier caractère
XK Point de départ (en cartésien) du premier caractère
YK Point de départ (en cartésien) du premier caractère
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure).
T Nr. de la place dans tourelle
G14 Point de changement d'outil (voir page 130)
ID
Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
W Angle d'inclinaison de la chaine de caractères
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
V Exécution linéaire ou courbe vers le haut ou vers le bas
D Diamètre de référence
