HEIDENHAIN CNC PILOT 640
355
4.9 Modèles de perçag
e et de fr
aisag
e

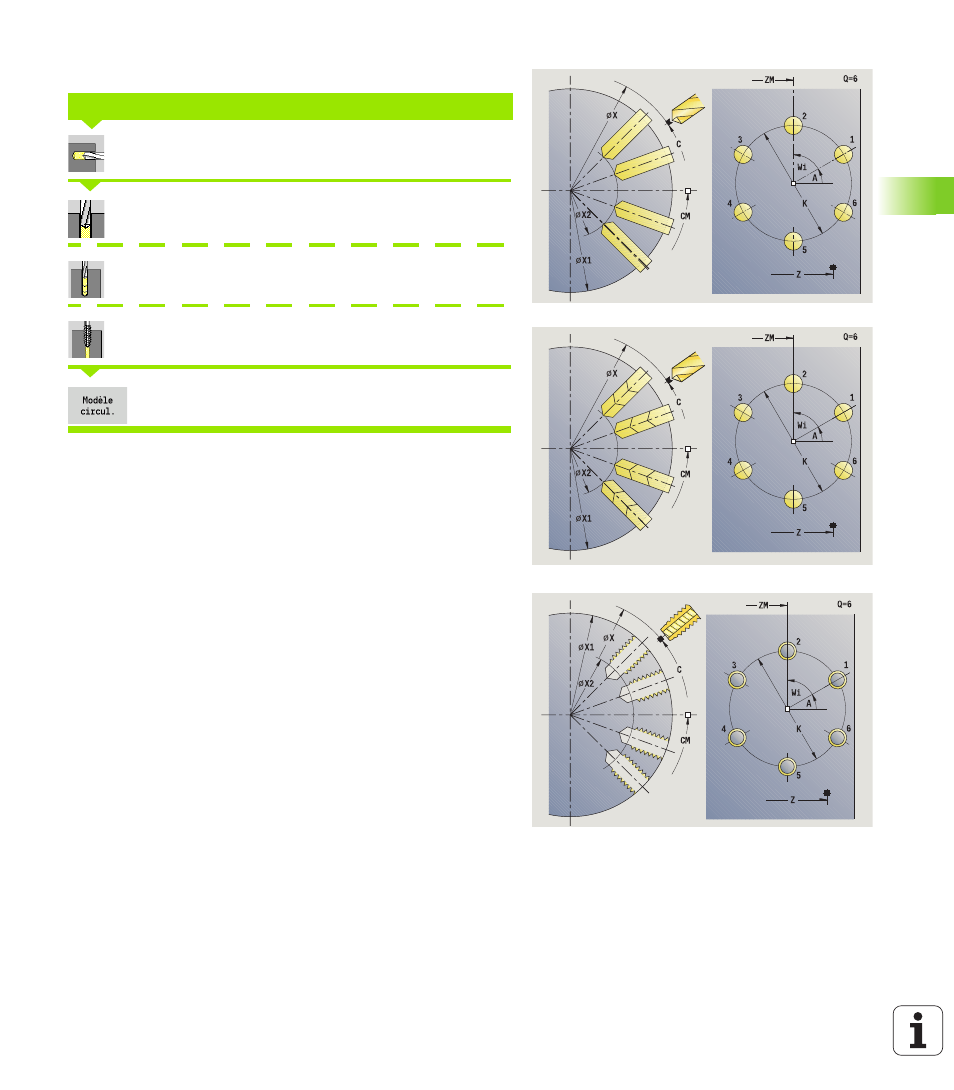

Modèle circulairede perçage radial
Sélectionner Perçage
Sélectionner le perçage radial
Sélectionner le perçage profond radial
Sélectionner le taraudage radial
Activer la softkey Modèle circulaire
Modèle circul.
est activé dans les cycles de perçage pour percer des
trous équidistants sur un cercle ou un arc de cercle situé sur
l'enveloppe.
La commande demande également les paramètres destinés à
l'usinage du trou (voir définition des cycles).
MODÈLE CIRCULAIRE DE PERÇAGE RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de rainures
ZM, CM Centre du modèle : position, angle
K
Diamètre du modèle
A Angle 1er trou (par défaut: 0°)
Wi Incrément angulaire (écarts sur le modèle) (par défaut : les
trous sont répartis régulièrement sur un cercle)
