HEIDENHAIN CNC PILOT 640
471
5.15 Cont
ours dans le plan YZ

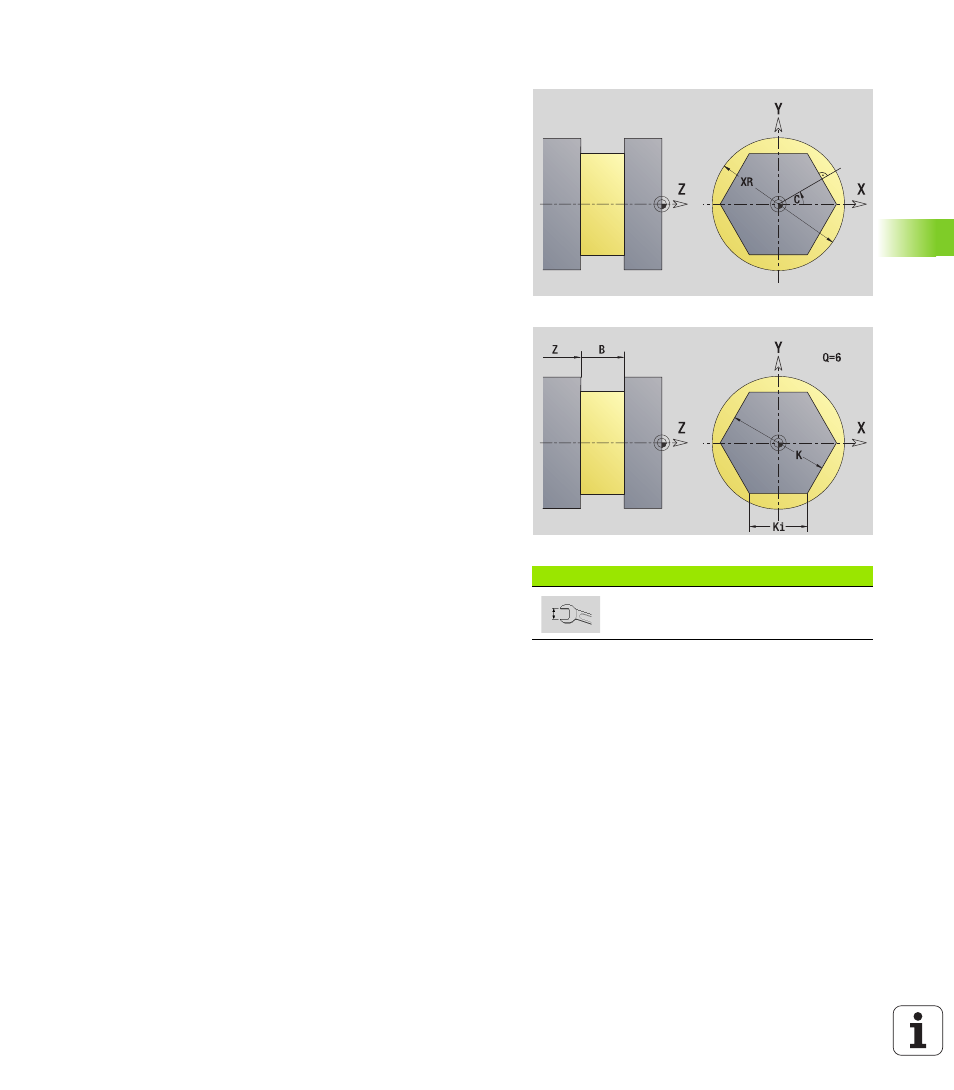

Multipans, plan YZ
Cette fonction définit des multipans dans le plan YZ.
La commutation entre la longueur du côté (Ki) et la cote sur plats (K)
se fait par softkey (voir tableau à droite).
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G487 avec les paramètres d'un multipans.
 un G309. Softkey
Commute le champ sur introduction
cote sur plats K.
Données de référence du multipans
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
XR Diamètre de référence
Paramètres du multipans
Z
Arête de référence
Q Nombre de faces (Q >= 2)
K Cote sur plats
Ki Longueur d'arête
B Largeur (réf. : cote de référence ZR)
 B < 0 : face dans le sens négatif de Z
 B > 0 : face dans le sens positif de Z
