HEIDENHAIN CNC PILOT 640
359
4.9 Modèles de perçag
e et de fr
aisag
e
Exemples d'usinage de modèles

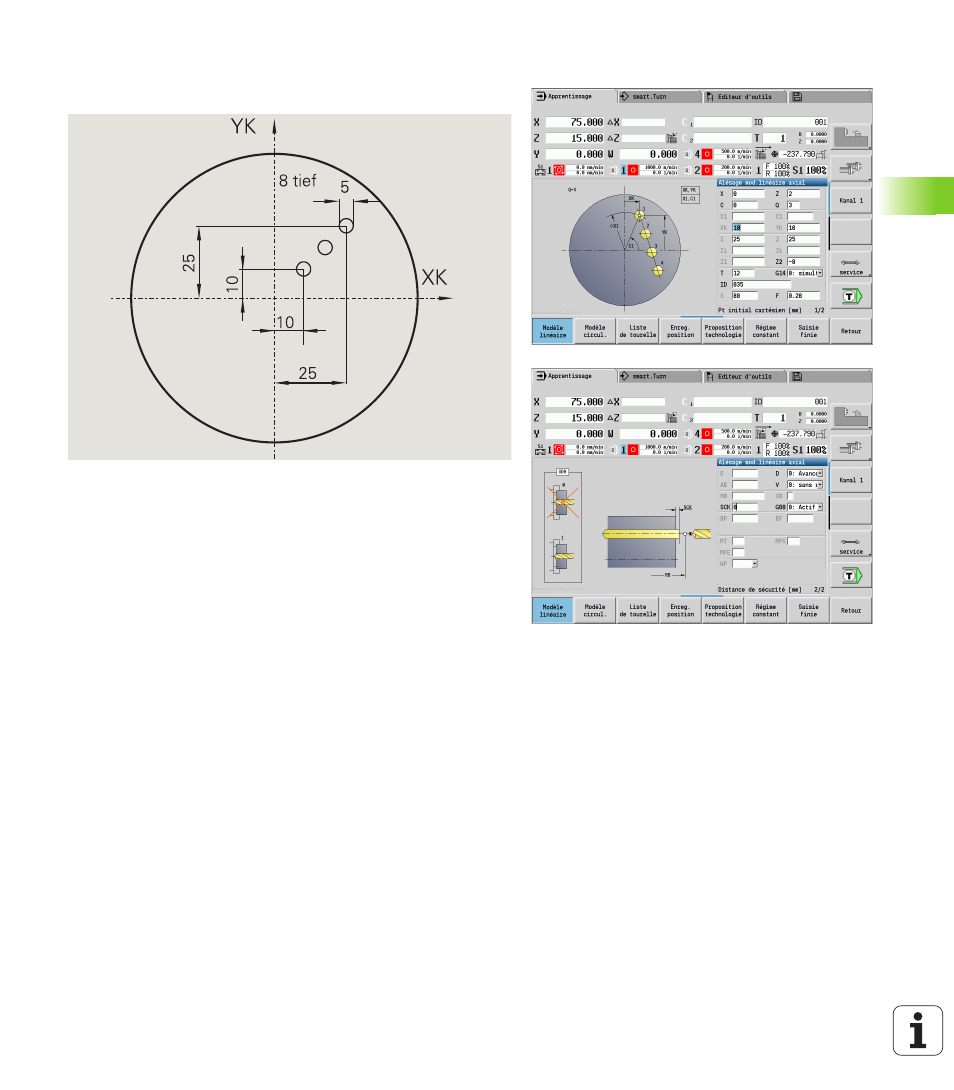

Modèle de perçage linéaire sur la face frontale
Un modèle linéaire de perçage est usiné sur la face frontale avec le
cycle de perçage axial
. Pour réaliser cette opération d'usinage, la
machine doit disposer d'une broche indexable et d'outils tournants.
Programmer les coordonnées du premier et du dernier trou ainsi que
le nombre de trous. Seule la profondeur du trou est à indiquer.
Données d'outils
 WO = 8 – Orientation d'outil
 DV = 5 – Diamètre de perçage
 BW = 118 – Angle de pointe
 AW = 1 – L'outil est un outil tournant
