324
Mode Teach-in
4.8 Cy
cles de fr
aisag
e

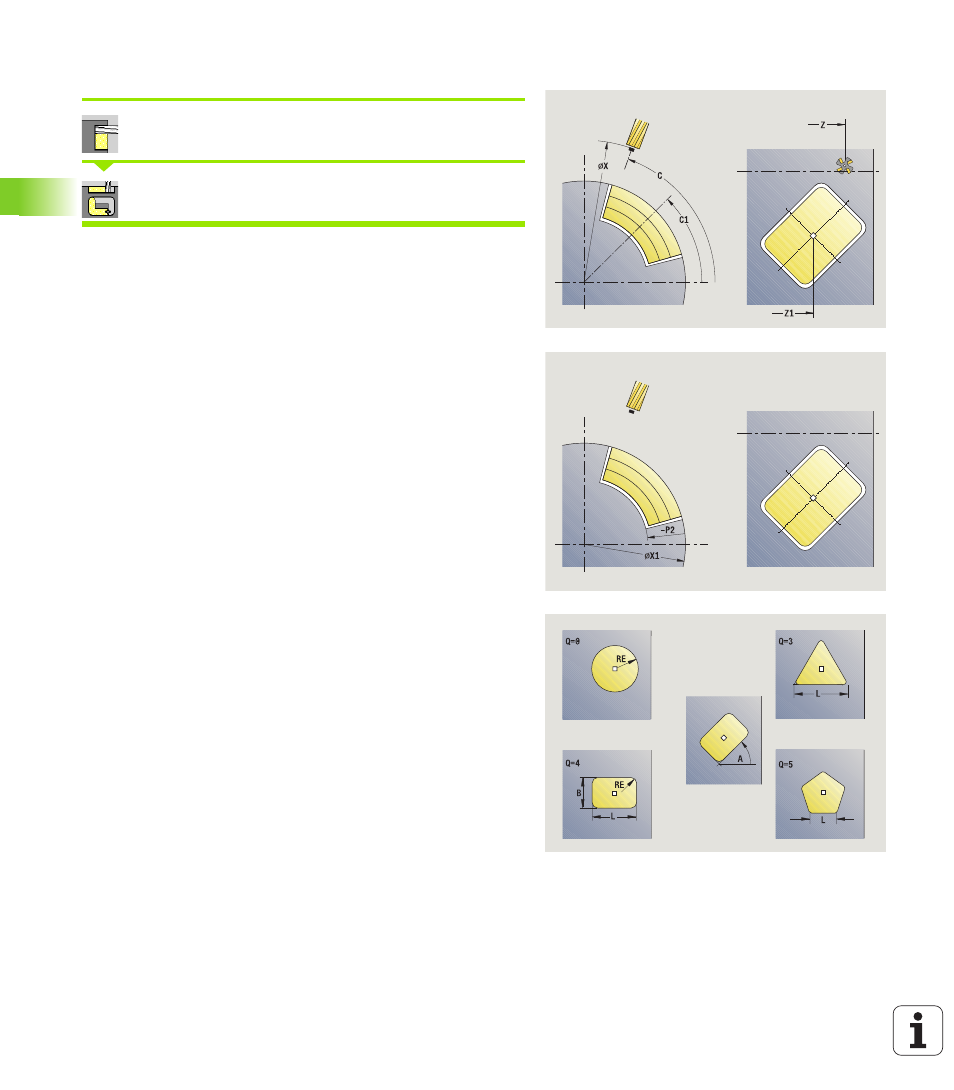

Figure radiale
Sélectionner Fraisage
Sélectionner Figure radiale
En fonction des paramètres, le cycle fraise l'un des contours suivants
ou effectue l'ébauche/la finition d'une poche sur l'enveloppe :
 Rectangle (Q=4, L<>B)
 Carré (Q=4, L=B)
 Cercle (Q=0, RE>0, L et B : aucune introduction)
 Triangle ou polygone (Q=3 ou Q>4, L>0 ou L<0)
Paramètres du cycle
(première fenêtre de saisie)
X, Z Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Z1 Centre figure
C1 Angle centre de la figure (par défaut: angle broche C)
Q Nombre d'arêtes (par défaut : 0)
 Q=0 : Cercle
 Q=4 : rectangle, carré
 Q=3 : triangle
 Q>4: Polygone
L Longueur d'arête
 Rectangle : longueur du rectangle
 Carré, polygone : longueur d'arête
 Polygone : L<0 diamètre du cercle inscrit
 Cercle : aucune introduction
B Largeur du rectangle
 Rectangle : largeur du rectangle
 Carré : L=B
 Polygone, cercle : aucune introduction
RE Rayon d'arrondi (par défaut : 0)
 Rectangle, carré, polygone : rayon d'arrondi
 Cercle : rayon du cercle
A Angle avec l'axe X (défaut : 0)
 Rectangle, carré, polygone : orientation de la figure
 Cercle : aucune introduction
X1 Face supérieure (diamètre) - (par défaut : point de
départ X)
P2 Profondeur de fraisage
