240
Mode Teach-in
4.5 Cy
cles de g
or
g
es

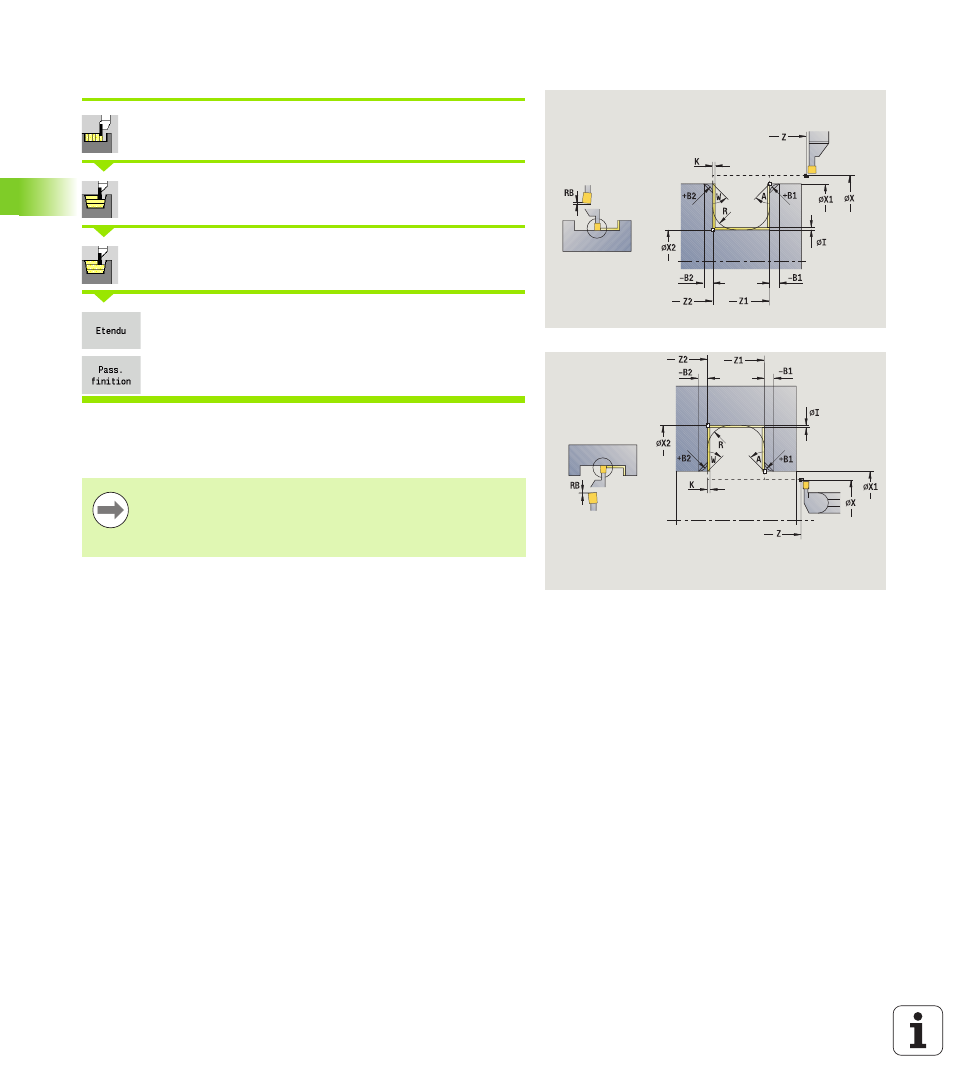

Tournage de gorges radiales, finition – Etendu
Sélectionner les cycles de gorges
Sélectionner le tournage de gorges
Sélectionner le tournage de gorges radiales
Activer la softkey Etendu
Activer la softkey Passe finition
Le cycle exécute la finition de la partie de contour délimitée par le
premier point du contour
et le point final du contour (voir
également “Tournage de gorges” à la page 228).
Les surépaisseurs pièce brute I, K définissent la
matière à enlever avec le cycle de finition. Pour cela,
indiquez les surépaisseurs pour la finition du tournage de
gorges
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RB Correction de profondeur
I, K La surépaisseur en X et Z est prise en compte lors de la
finition pour les usinages suivants.
A Angle de départ (plage : 0° <= A < 90°)
W Angle final (plage 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
RI, RK Surépaisseur de la pièce brute dans X et Z : surépaisseur
avant la finition pour calculer les courses d'approche/de
sortie et définir la zone de finition
