Programmation ICP
5.14 Cont
ours dans le plan XY
Multipans, plan XY

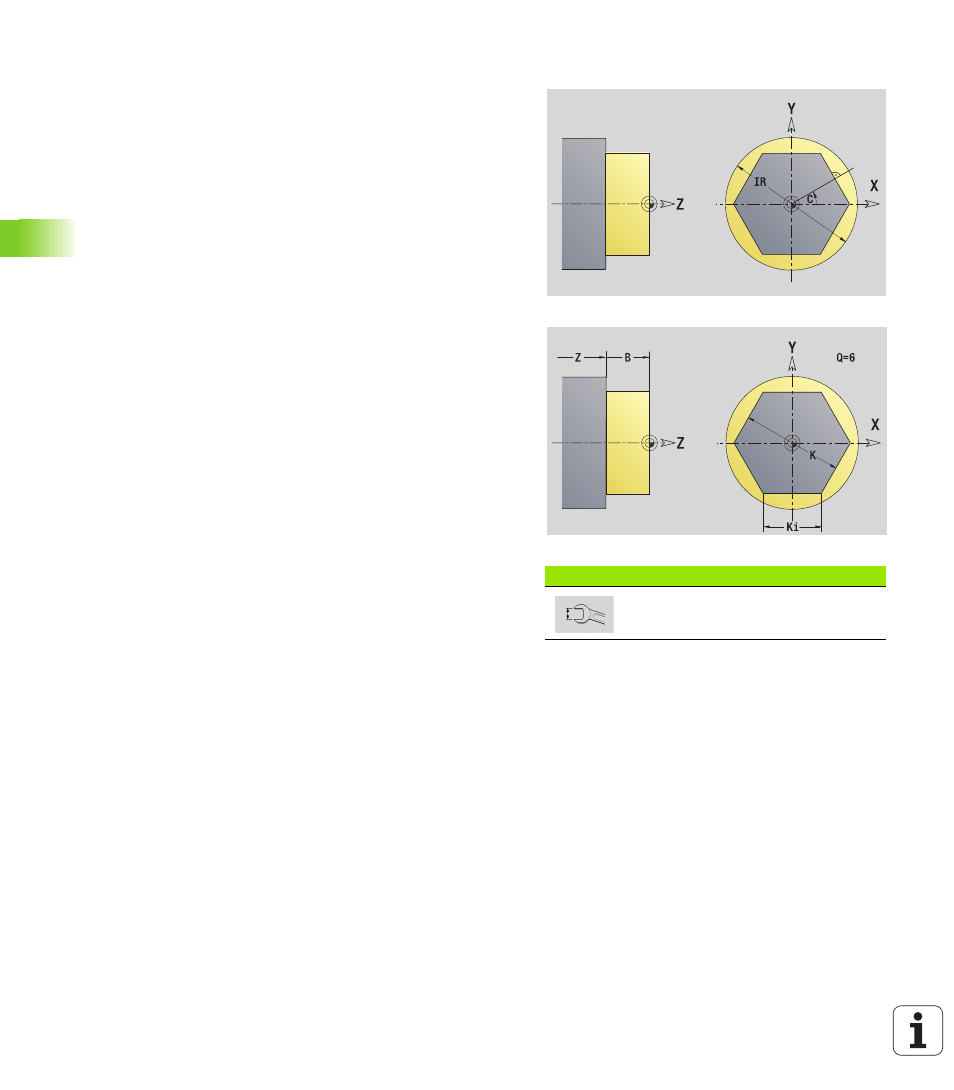

Cette fonction définit des multipans dans le plan XY.
La commutation entre la longueur du côté (Ki) et la cote sur plats (K)
se fait par softkey (voir tableau à droite).
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres diamètre de
limitation, cote de référence et angle de broche. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G477 avec les paramètres d'un multipans
 un G309.
Softkey
Commute le champ sur introduction
cote sur plat K.
Données de référence d'un multipans
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
IR Diamètre de limitation
Paramètres d'un multipans
Z
Arête de référence
Q Nombre de faces (Q >= 2)
K Cote sur plats
Ki Longueur d'arête
B Largeur (réf. : cote de référence ZR)
 B < 0 : face dans le sens négatif de Z
 B > 0 : face dans le sens positif de Z
