HEIDENHAIN CNC PILOT 640
415
5.1
0
Eléments de cont
our sur l'en
v
e
loppe

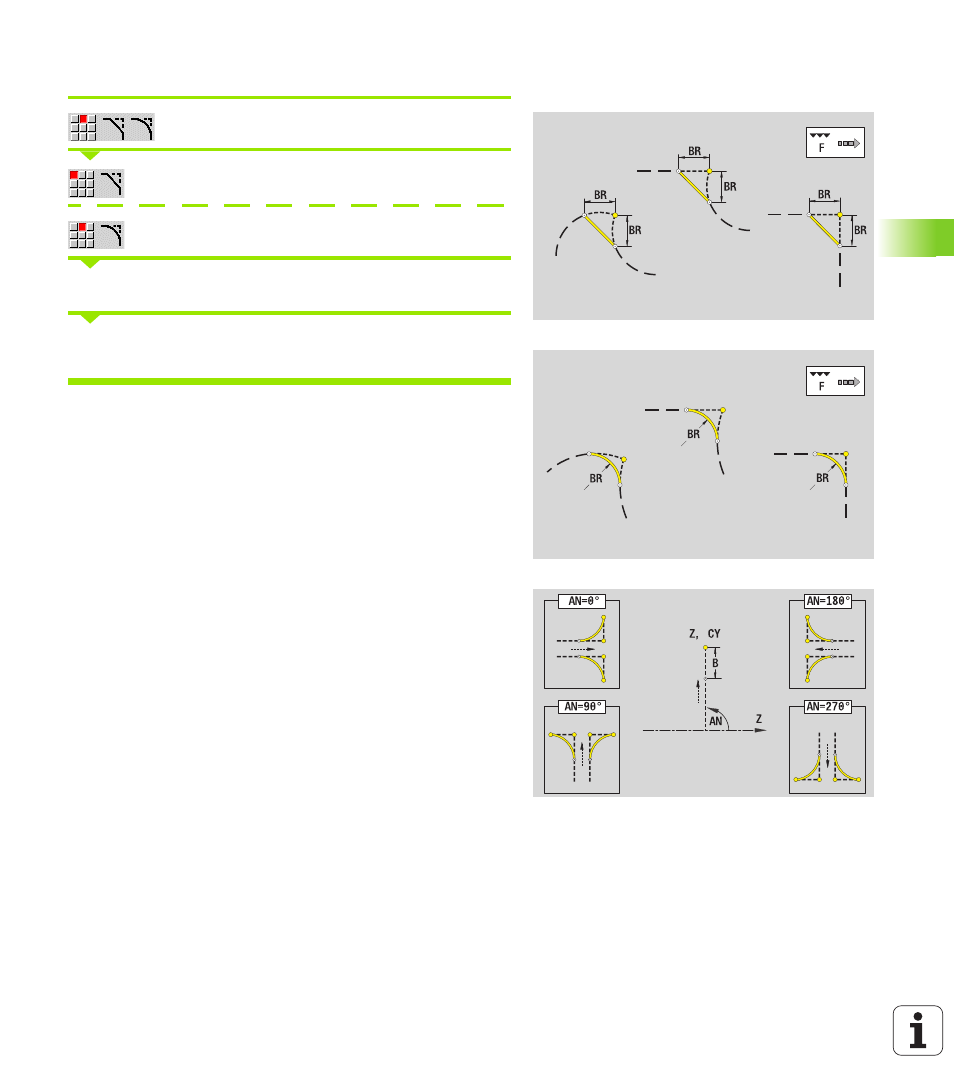

Chanfrein/arrondi sur l'enveloppe
Sélectionner les éléments de forme.
Sélectionner le chanfrein.
Sélectionner l'arrondi.
Introduire la largeur de chanfrein BR ou le rayon d'arrondi BR.
Chanfrein/arrondi comme premier élément : introduire position
élément AN
.
Les chanfreins/arrondis sont définis aux coins. Un „coin de contour“
est l'intersection d'un élément d'entrée et d'un élément de sortie. Le
chanfrein/l'arrondi ne peut être calculé que si l'élément de contour
suivant est défini.
ICP intègre le chanfrein/l'arrondi dans l''élément de base G111, G112
ou G113 de smart.Turn.
Le contour commence avec un chanfrein/arrondi :
introduisez
comme point de départ la position du „coin souhaité“. Vous
choisissez ensuite l'élément de forme chanfrein ou arrondi. Comme
„l'élément d'entrée“ manque , vous définissez la position unique du
chanfrein/arrondi avec position élément AN.
ICP convertit un chanfrein/un arrondi en début de contour en un
élément linéaire ou circulaire.
Paramètres
BR
Largeur de chanfrein/rayon d'arrondi
AN Position élément
F : voir attributs d'usinage Page 367
