190
Mode Teach-in
4.4 Cy
cles Multipasses

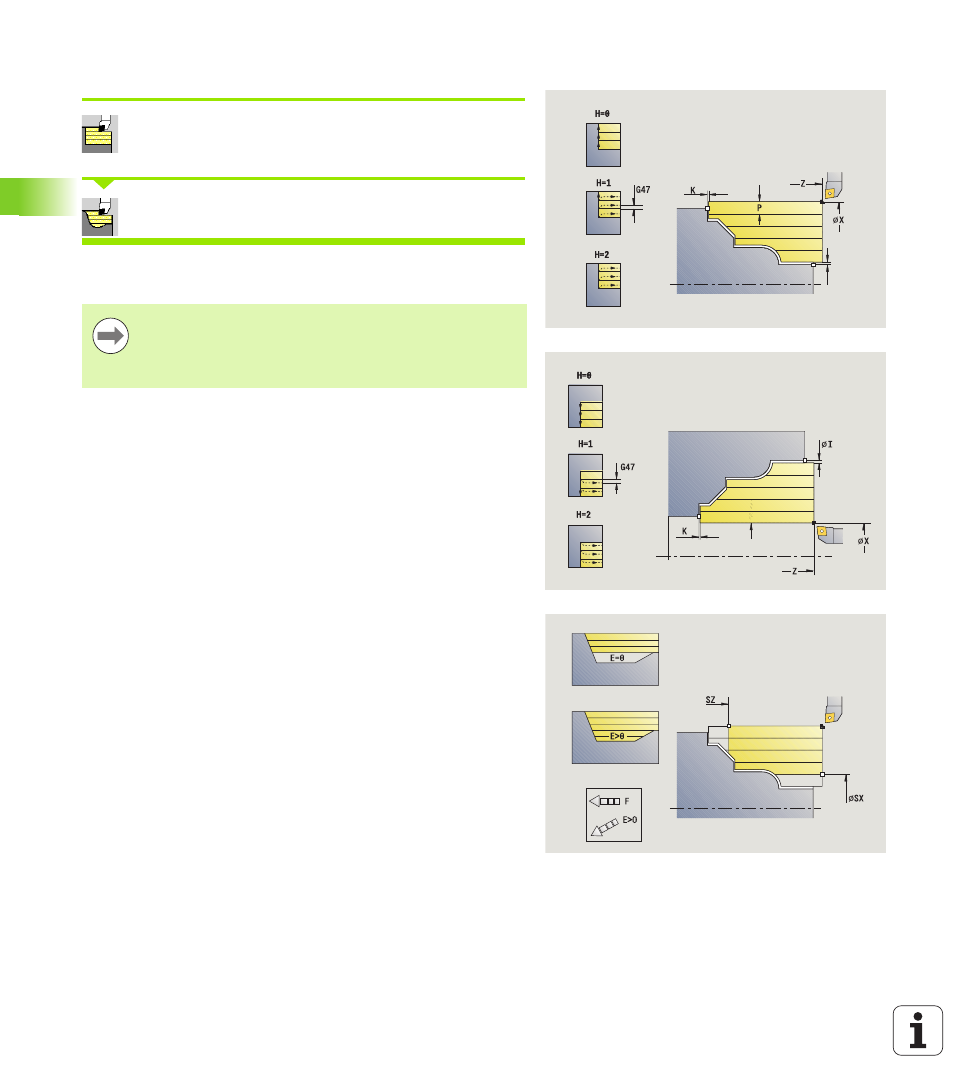

Multipasses ICP longitudinales
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner Multipasses ICP longitudinales
Le cycle exécute l'ébauche de la zone définie par le point de départ et
le contour ICP en tenant compte des surépaisseurs.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
FK Pièce finie ICP : nom du contour à usiner
P Profondeur de passe : passe max.
H Lissage du contour
 0 : à chaque passe
 1 : à la dernière passe
 2 : pas de lissage
I, K Surépaisseur X, Z
E Comportement de plongée
 Pas de donnée : réduction d'avance automatique
 E=0 : aucune plongée
 E>0 : avance de plongée utilisée
SX, SZ Limitations d'usinage (voir page 130)
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
BP Durée de pause : durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet
de briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à l'exécution
de la pause suivante. L'interruption d'avance
(intermittente) permet de briser le copeau.
A Angle d'approche (référence: Axe Z) – (par défaut:
Parallèle à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut:
Orthogonal à l'axe Z)
