Rainure droite, face frontale
La cote de référence ZR peut être calculée avec la fonction „Choisir
plan de référence“ (voir page 417).
ICP génère :
 l'indicatif de section FRONT avec le paramètre cote de référence.
Avec des contours imbriqués, ICP génère un seul indicatif de
section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G301 avec les paramètres de figure.
 un G309.
Données de référence, face frontale
ID
Nom du contour
PT Profondeur de fraisage
ZR Cote de référence

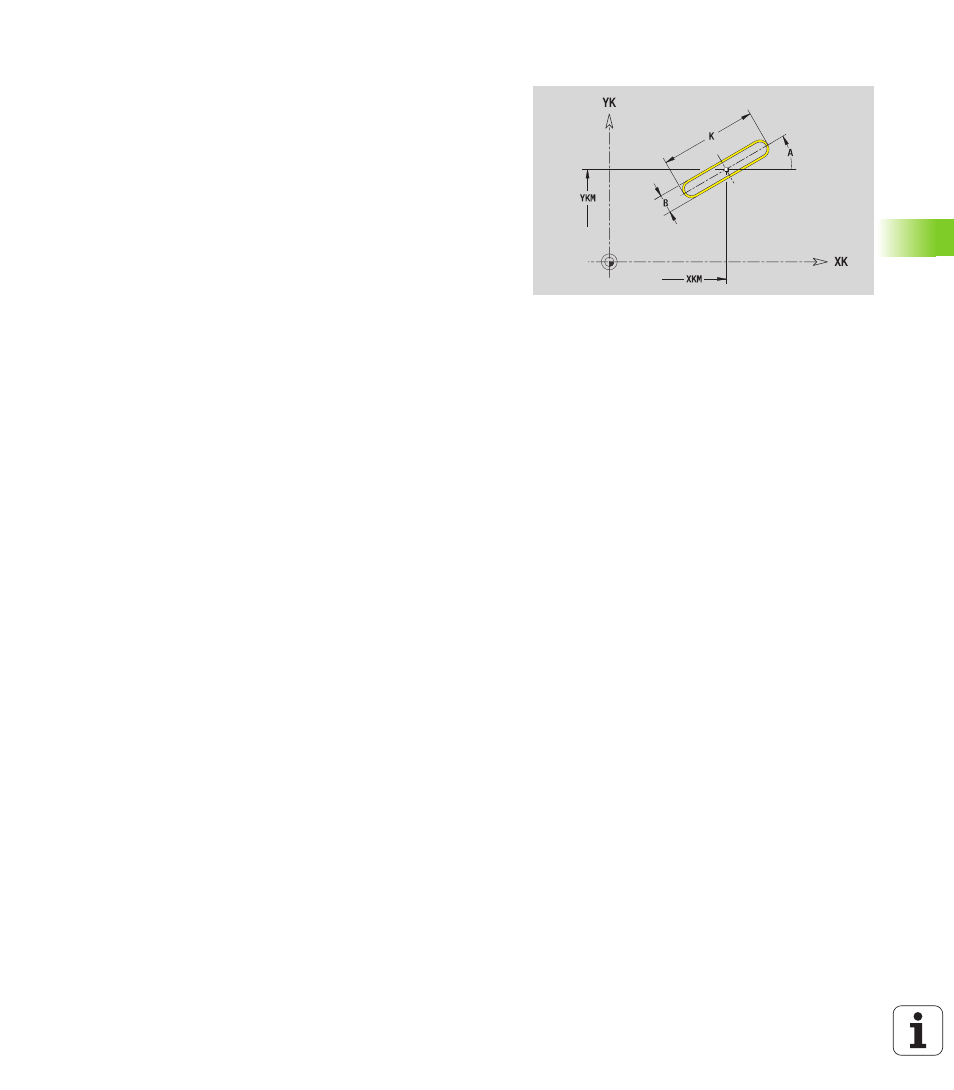

Paramètres de la figure
XKM, YKM Centre de figure (coordonnées cartésiennes)
A
Position angulaire (Réf. : axe XK)
K Longueur
B Largeur
