48
Introduction et principes de base
1
.8 Dimensions d'outil

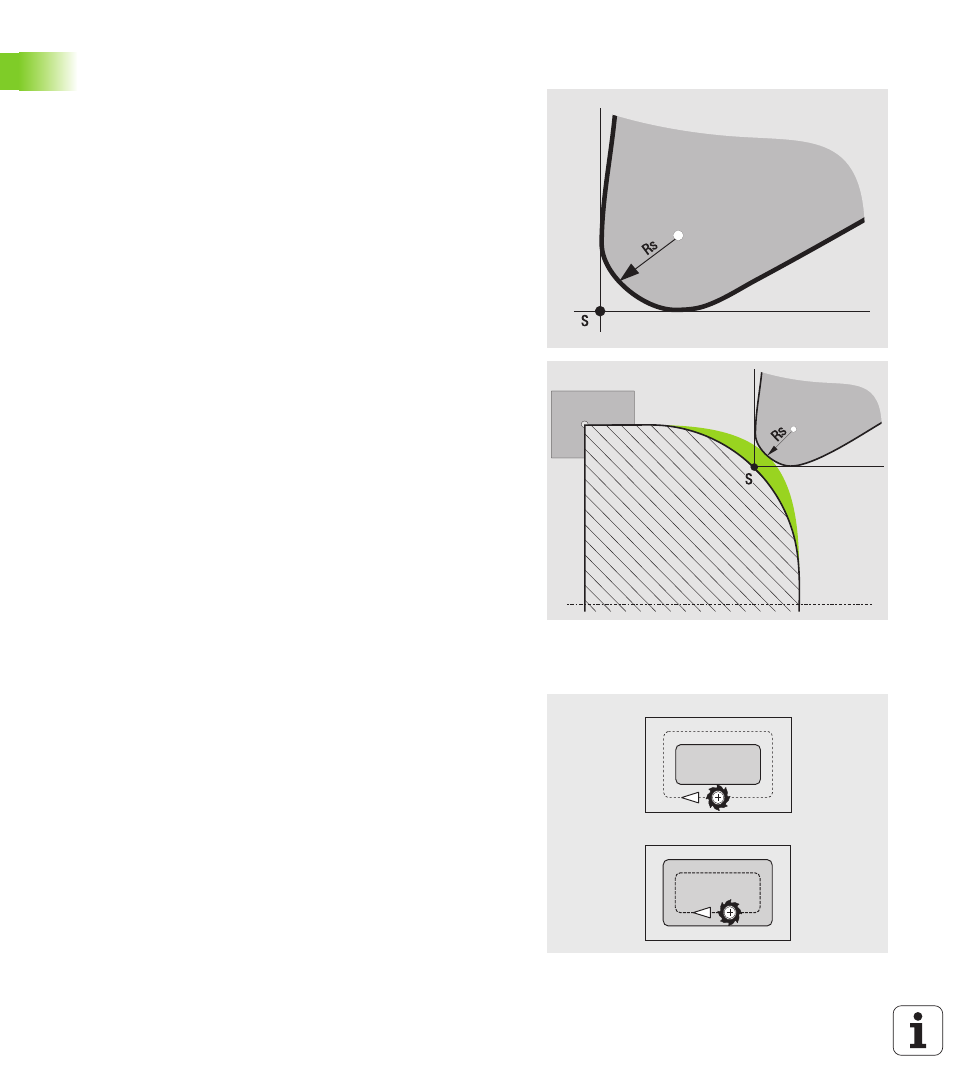

Compensation du rayon de la dent (CRD)
Les outils de tournage possèdent des rayons aux pointes des
plaquettes. Lors de l'usinage de cônes, chanfreins et rayons, les
imprécisions sont corrigées par la CNC PILOT avec la compensation
du rayon de la dent.
Les déplacements programmés se réfèrent à la pointe théorique de la
dent de l'outil S. Si les contours ne sont pas parallèles aux axes, il en
résulte des imprécisions.
La CRD calcule une nouvelle trajectoire, trajectoire équidistante, pour
compenser cette erreur (voir figure).
La CNC PILOT calcule la CRD lors de la programmation des cycles.
Dans smart.Turn et DIN, la commande tient également compte de la
CRD dans les cycles multi passes. Lors de la programmation DIN de
déplacements uniques, vous pouvez en plus activer/désactiver la
CRD.
Compensation du rayon de la fraise (CRF)
Lors du fraisage, le diamètre extérieur de la fraise est déterminant
pour la création du contour. Sans CRF, le centre de la fraise est le point
de référence. La CRF calcule une nouvelle trajectoire, trajectoire
équidistante
, pour compenser cette erreur.
