5.15 Cont
ours dans le plan YZ
Perçage, plan YZ

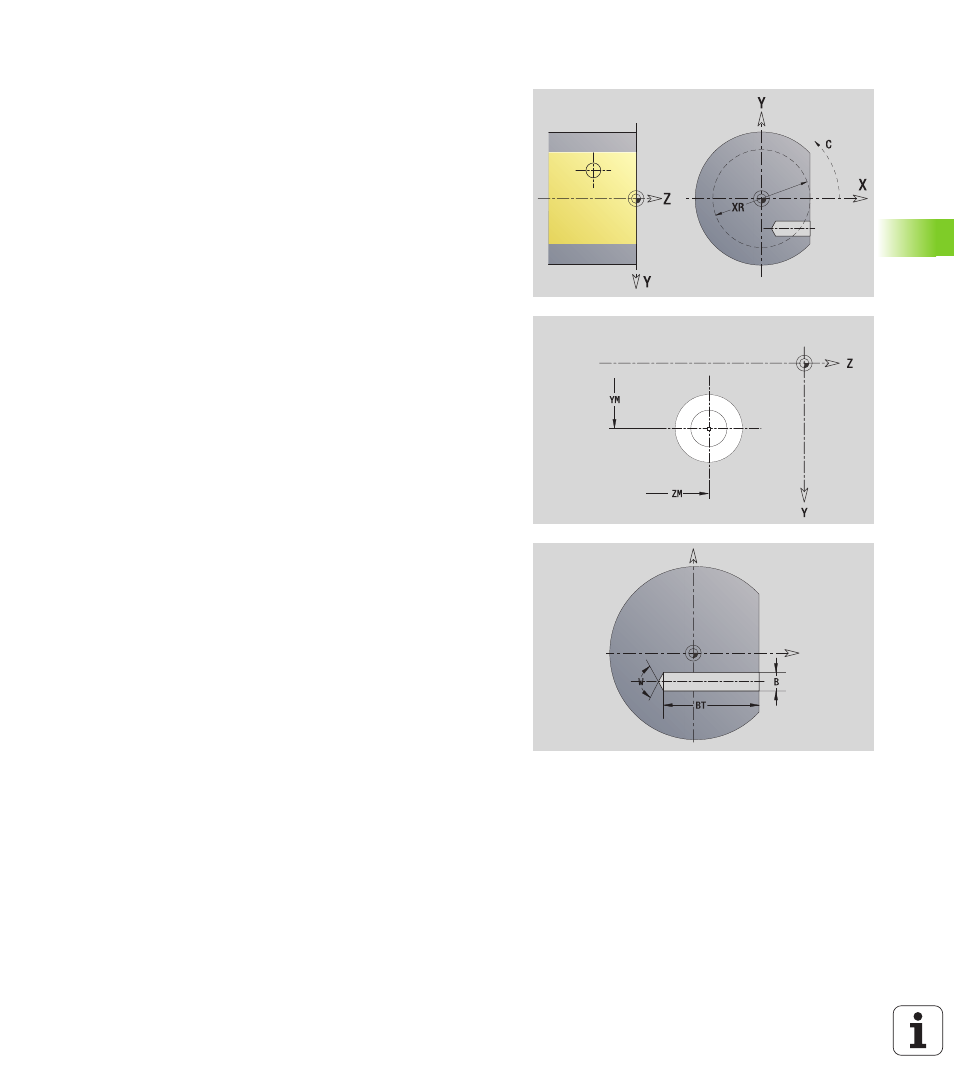

La fonction définit un perçage unique pouvant contenir les éléments
suivants :
 Centrage
 Perçage
 Lamage
 Filetage
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G380 avec les paramètres de perçage.
 un G309.
Données de référence du perçage
ID
Nom du contour
C Angle de broche
XR Diamètre de référence
Paramètres du perçage
YM, ZM
Centre du trou
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur
W angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filetage
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0 : filet à droite
 1 : filet à gauche
