254
Mode Teach-in
4.5 Cy
cles de g
or
g
es

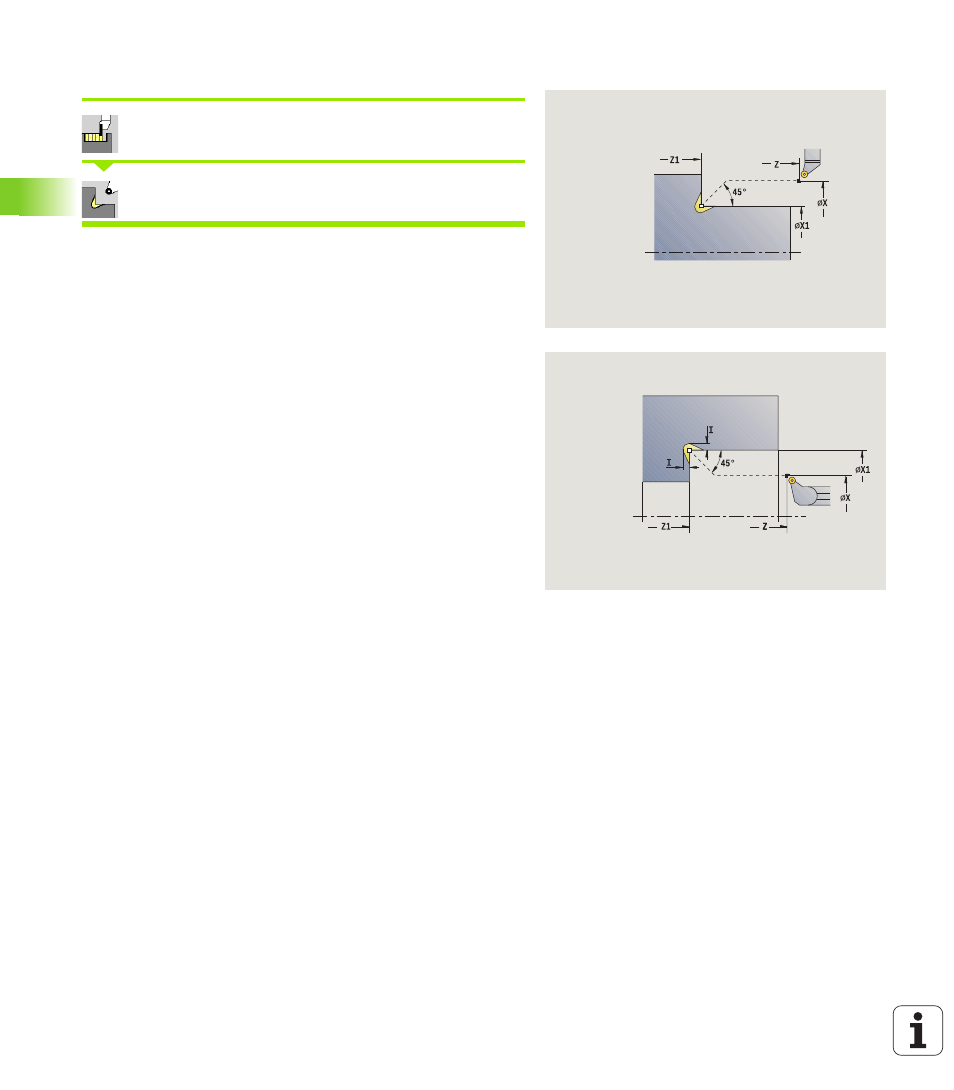

Dégagement de forme K
Sélectionner les cycles de gorges
Sélectionner le dégagement K
La forme usinée du contour dépend de l'outil utilisé, car une seule
passe linéaire est exécutée avec un angle de 45°.
Mode d'usinage pour l'accès à la banque de données technologiques :
Finition
Exécution du cycle
1
déplacement en rapide selon un angle de 45° à la „distance de
sécurité“ avant le coin de contour X1, Z1
2 plongée à la profondeur de dégagement
3 retrait de l'outil en suivant la même trajectoire, jusqu'au point de
départ
4 se positionne en fonction de G14 au point de changement d'outil
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Coin du contour
I Profondeur du dégagement
G47 Distance de sécurité (voir page 130)
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
