HEIDENHAIN CNC PILOT 640
361
4.9 Modèles de perçag
e et de fr
aisag
e

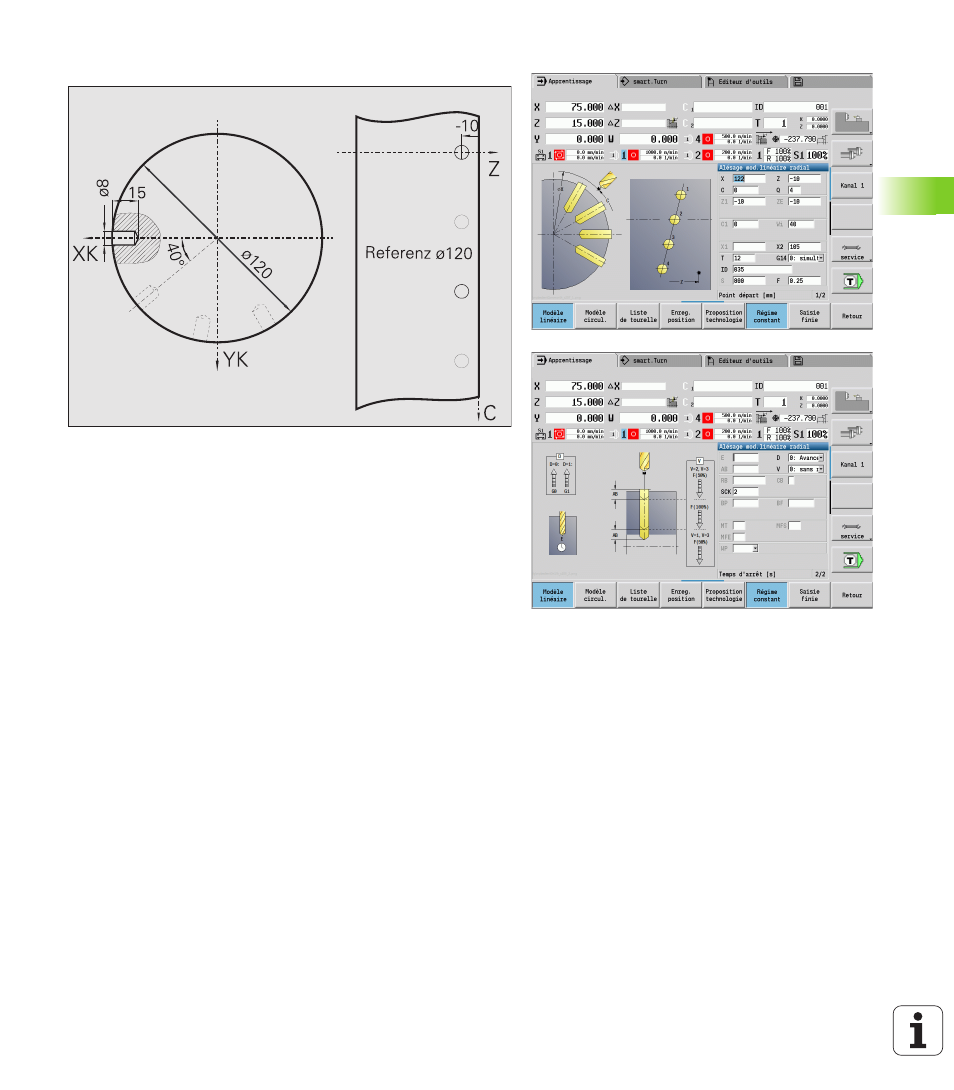

Modèle de perçage linéaire sur l'enveloppe
Un modèle linéaire de perçage est usiné sur l'enveloppe de la pièce
avec le cycle de perçage radial. Pour réaliser cette opération
d'usinage, la machine doit disposer d'une broche indexable et d'outils
tournants.
Le modèle de perçage est défini avec les coordonnées du premier
trou, le nombre de trous ainsi que l'écart entre les trous. Seule la
profondeur du trou est à indiquer.
Données d'outils
 WO = 2 – Orientation d'outil
 DV = 8 – Diamètre de perçage
 BW = 118 – Angle de pointe
 AW = 1 – L'outil est un outil tournant
