HEIDENHAIN CNC PILOT 640
349
4.9 Modèles de perçag
e et de fr
aisag
e

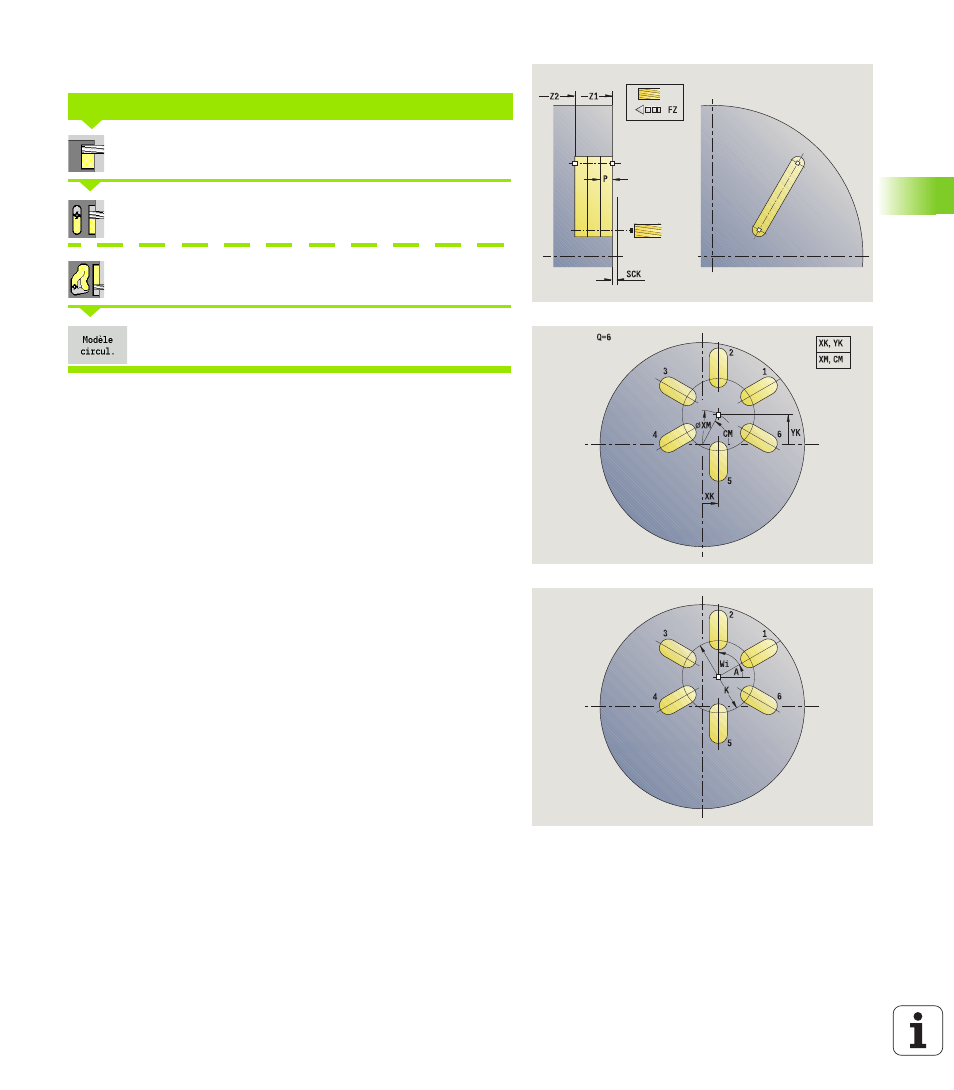

Modèle circulaire de fraisage, axial
Sélectionner Fraisage
Sélectionner Rainure axiale
Sélectionner le contour ICP axial
Activer la softkey Modèle circulaire
Modèle circul. est activé dans les cycles de fraisage pour usiner des
figures de fraisage équidistantes sur un cercle ou un arc de cercle
situé sur la face frontale.
La commande demande également les paramètres de fraisage.
Utilisez les combinaisons de paramètres suivants pour le centre du
modèle :
 XM, CM ou
 XK, YK
MODÈLE CIRCULAIRE DE FRAISAGE, AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de rainures
XM, CM Centre du modèle en coordonnées polaires
XK, YK
Centre du modèle en coordonnées cartésiennes
K Diamètre du modèle
A Angle 1ère rainure (par défaut : 0°)
Wi Incrément angulaire (écarts sur le modèle) - (par défaut :
les fraisages sont répartis régulièrement sur un cercle)
