HEIDENHAIN CNC PILOT 640
369
5.2 Edit
e
ur ICP en mode cy
cles
5.2 Editeur ICP en mode cycles
En mode cycles vous créez :
 des contours complexes de forme brute
 des contours de tournage
 pour les cycles multipasses ICP
 pour les cycles de gorges ICP
 pour les cycles de tournage de gorges ICP
 des contours complexes pour le fraisage avec l'axe C
 sur la face frontale
 sur l'enveloppe
Vous activez l'éditeur ICP avec la softkey Edit ICP Celui-ci est
sélectionnable uniquement lors de l'édition de cycles multipasses ICP,
des cycles de fraisage ICP ou du cycle de contour de pièce brute ICP.
La description dépend du type de contour. ICP différencie à l'aide du
cycle :
 Contour pour le tournage ou contour de la pièce brute :voir
“Eléments de contour, tournage” à la page 393.
 Contour sur la face frontale : voir “Contours sur face frontale dans
smart.Turn” à la page 419.
 Contour sur l'enveloppe : voir “Contours sur enveloppe dans
smart.Turn” à la page 428.

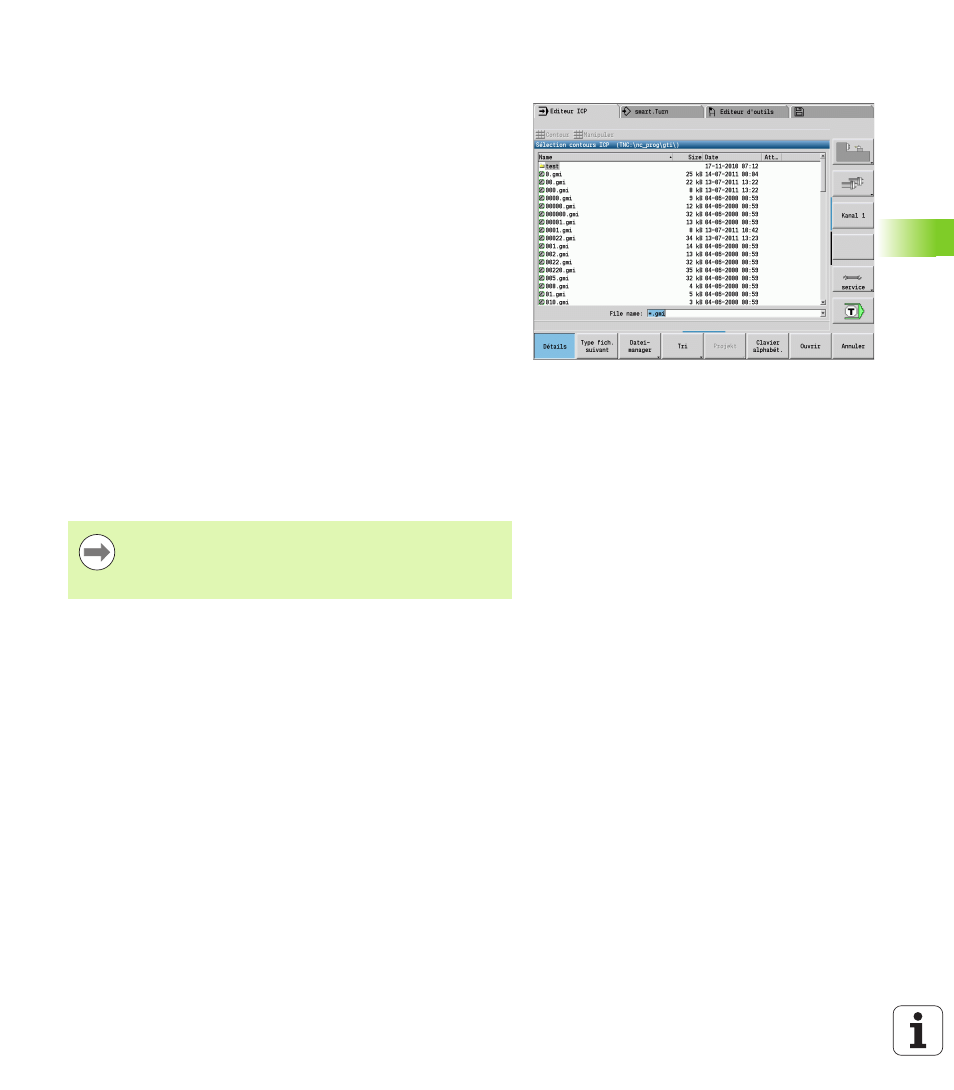

Usiner les contours avec les cycles
Des noms sont affectés aux contours ICP. Le nom du contour est
également le nom de fichier. Le nom du contour est utilisé également
dans le cycle appelant.
Vous avez plusieurs possibilités pour définir le nom du contour :
 Définir le nom du contour avant l'appel de l'éditeur ICP dans le
dialogue des cycles (champ de saisie FK. ICP valide ce nom.
 Définir le nom du contour dans l'éditeur ICP. Pour cela, le champ de
saisie FK doit être vide quand vous appelez l'éditeur ICP.
 Valider le contour existant. Quand vous quittez l'éditeur ICP, le nom
du contour défini en dernier dans le champ de saisie FK est pris en
compte.
Quand vous créez ou définissez plusieurs contours les uns
après les autres, ce sera le dernier „numéro de contour
ICP“ défini qui sera pris en compte après avoir quitté
l'éditeur ICP.
