HEIDENHAIN CNC PILOT 640
35
1
.2 Configur
ation
1.2 Configuration
La version standard permet de piloter les axes X et Z ainsi qu'une
broche principale. En option, il est possible d'ajouter un axe C, un axe
Y et un outil tournant.
Position du chariot
Le constructeur de la machine configure la CNC PILOT avec les
possibilités suivantes :
 Axe Z horizontal avec chariot d'outil en arrière du centre de rotation
 Axe Z horizontal avec chariot d'outil en avant du centre de rotation
 Axe Z vertical avec chariot d'outil à droite du centre de rotation
Les symboles des menus, les figures d'aide ainsi que la
représentation graphique en ICP et lors de la simulation graphique
tiennent compte de la position du chariot.
Les illustrations contenues dans ce Manuel sont basées sur un tour
équipé d'un porte-outil situé en arrière du centre de rotation..
Systèmes porte-outils
La CNC PILOT gère les porte-outils de type tourelle de n
emplacements.

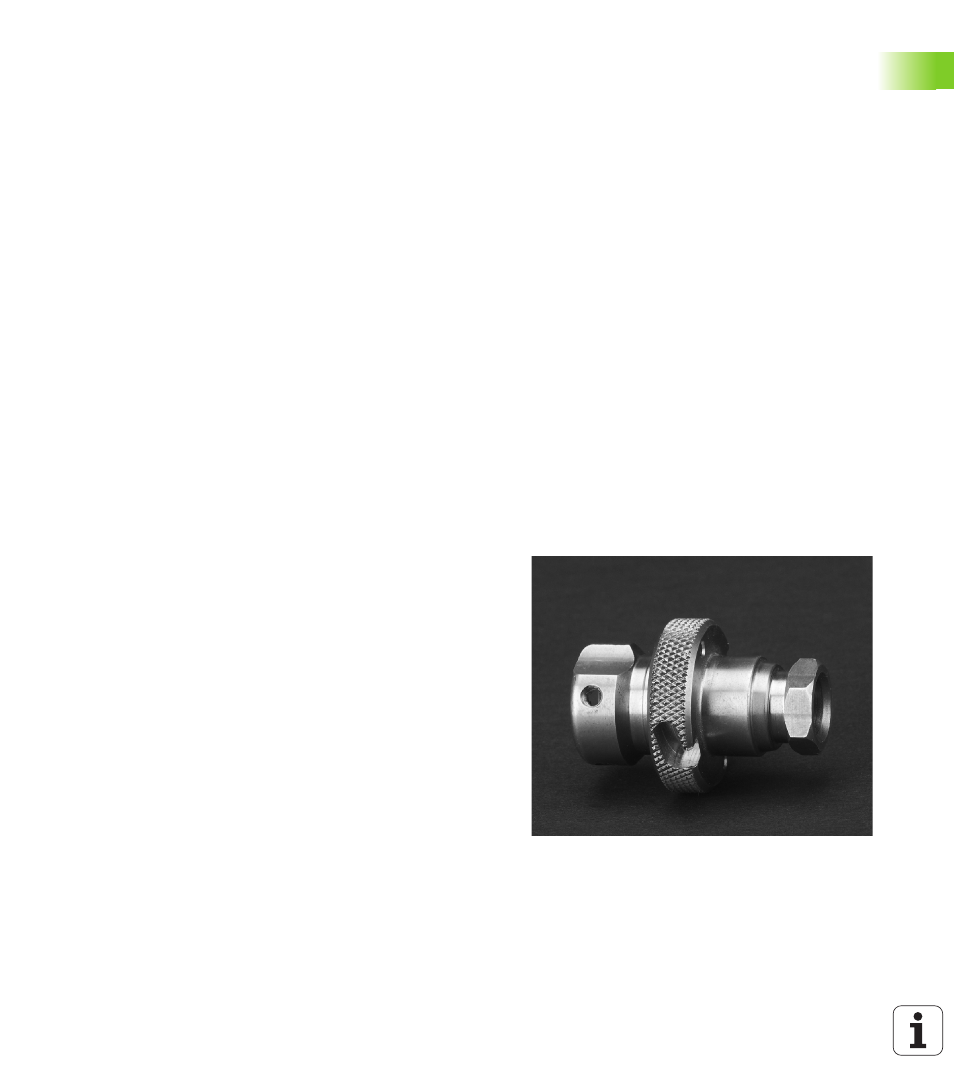

Axe C
Avec l'axe C, vous réalisez des opérations de perçage et de fraisage
sur la face frontale et sur l'enveloppe.
Lors de l'utilisation de l'axe C, un axe est en interpolation linéaire ou
circulaire avec la broche dans le plan d'usinage choisi, alors que le
troisième axe est en interpolation linéaire.
La CNC PILOT gère la programmation avec l'axe C dans les cas
suivants :
 en mode Teach-in
 Programmation smart.Turn
 Programmation DINplus
