178
Mode Teach-in
4.4 Cy
cles Multipasses

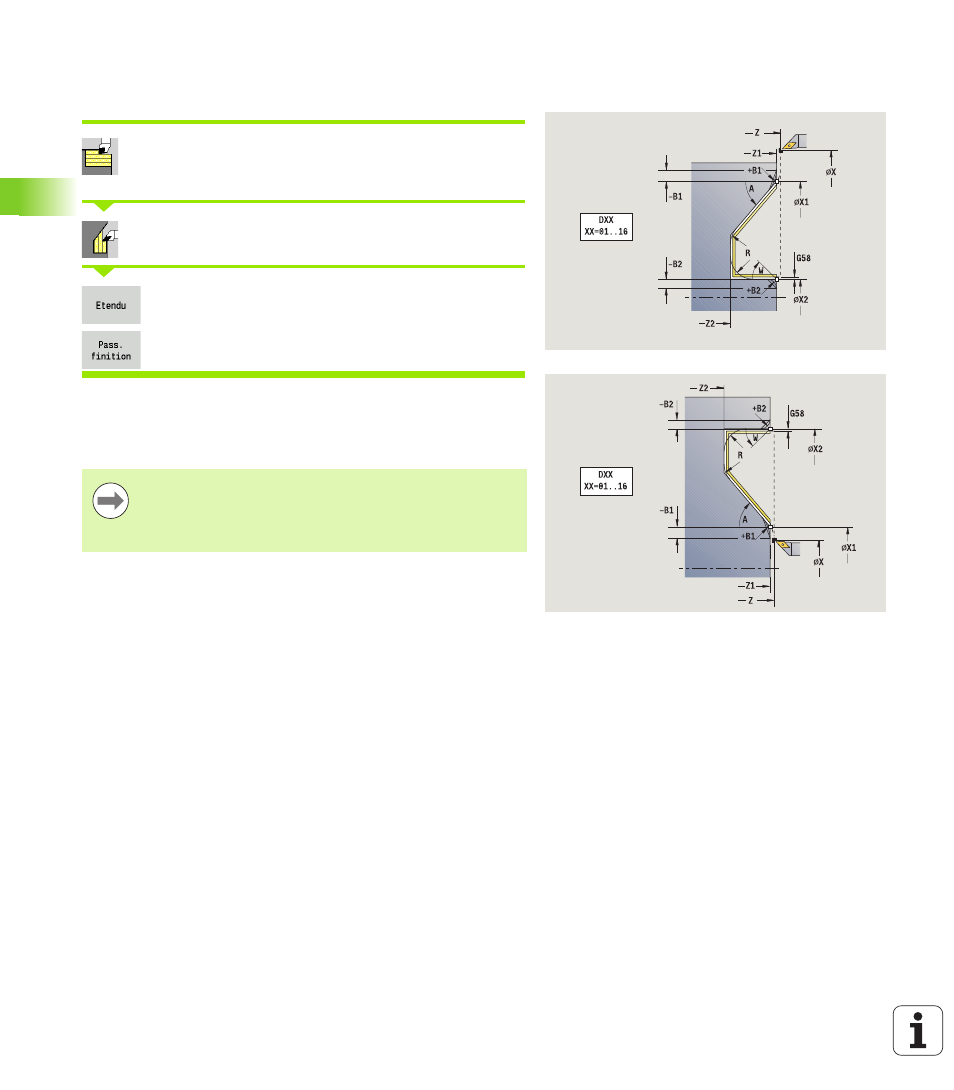

Multipasses, plongée transversale, finition -
étendu
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner la plongée transversale
Activer la softkey Etendu
Activer la softkey Passe finition
Le cycle exécute la finition de la partie de contour du premier point
du contour
au point final du contour. L'outil s'immobilise en fin de
cycle.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
 Plus l'angle de plongée est grand, plus la réduction de
l'avance est importante (50% max.).
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
DXX Numéro de correction additionnelle : 1-16 (voir page 130)
G58 Surépaisseur parallèle au contour
A Angle de plongée (plage: 0° <= A < 90°, par défaut: 0°)
W Angle final - pente en fin de contour
(plage 0° <= W < 90°)
R Arrondi
G14 Point de changement d'outil (voir page 130)
T Nr. de la place dans tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
B1, B2 Chanfrein/Arrondi (B1 début de contour; B2 fin de contour)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
G47 Distance de sécurité (voir page 130)
