540
Mode Organisation
8.2 P
a
ra
mètr
es
 BBG (éléments de limitation de perçage) : éléments de contour
usinés par UBD1/UBD2
Pré-perçage centré – surépaisseurs
 UBD1/UBD2 n'ont aucune signification si l'usinage
principal "Pré-percage au centre" doit être assuré avec
l'usinage auxiliaire "Perçage final" (voir manuel
d'utilisation Programmation smart.Turn et DIN).
 Condition : UBD1 > UBD2
 UBD2 doit permettre un usinage interne suivant avec
barres d'alésage.
Surépaisseurs

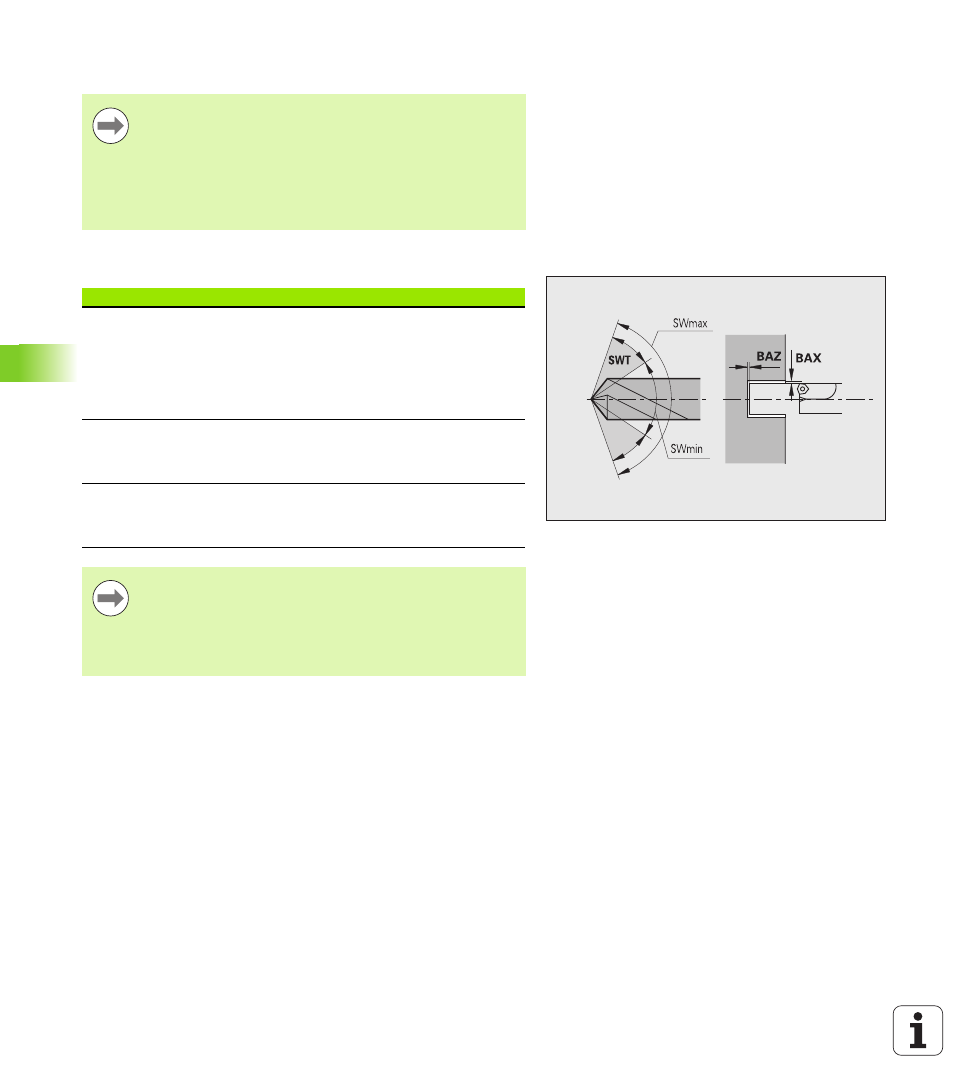

Tolérance angle de pointe [SWT]
Si l'élément limitrophe du trou est un biseau, TURN PLUS
recherche en priorité un foret hélicoïdal avec angle de pointe
adapté. S'il n'existe aucun foret hélicoïdal adapté, le pré-
perçage est réalisé avec un foret à plaquettes réversibles. SWT
définit la tolérance d'angle de pointe.
Surépaisseur de perçage – Diamètre [BAX]
Surépaisseur d'usinage en plus du diamètre de perçage (sens
X – cote de rayon).
Surépaisseur de perçage – Profondeur [BAZ]
Surépaisseur d'usinage en plus de la profondeur de perçage
(sens Z).
BAZ ne peut pas être respectée
 si la finition interne suivante est impossible à cause du
petit diamètre.
 dans le cas de trous borgnes dans l'étape de perçage
final „dimin < 2* UBD2“.
