HEIDENHAIN CNC PILOT 640
183
4.4 Cy
cles Multipasses

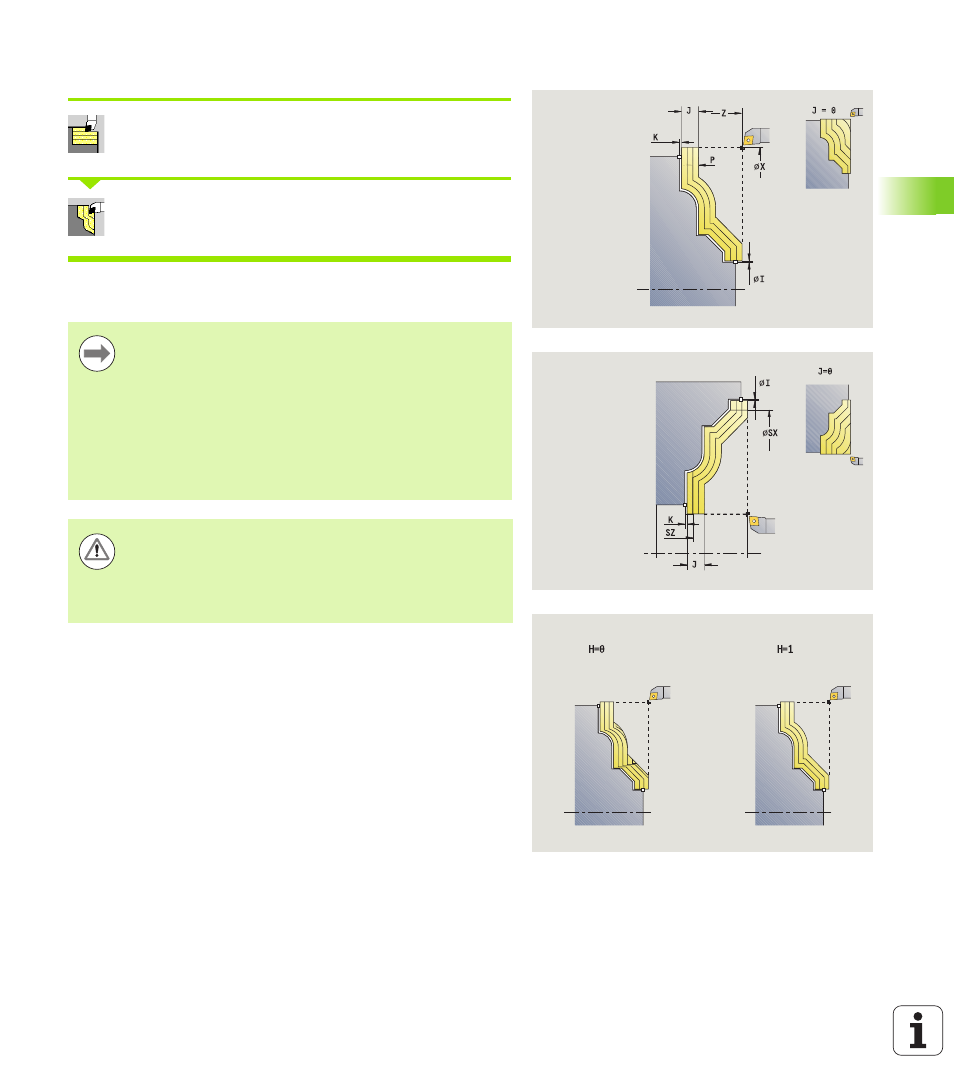

ICP transversale parallèle au contour
Sélectionner les cycles multipasses
longitudinales/transversales
Sélectionner ICP transversales parallèles au
contour
Le cycle exécute une ébauche parallèle au contour dans la zone
définie.
 Le cycle fait l'ébauche parallèle au contour en fonction
de la surépaisseur pièce brute J et du type de passes
H
:
 J=0 : zone définie par „X, Z“ et le contour ICP en
tenant compte des surépaisseurs.
 J>0 : zone définie par le contour ICP (plus les
surépaisseurs) et la surépaisseur pièce brute J.
 L'outil plonge avec l'angle maximal possible, la matière
restante n'est pas usinée.
Attention Risque de collision !
Surépaisseur pièce brute J>0
: utilisez comme
profondeur de passe P
la passe la plus petite si, en raison
de la géométrie de la dent, la passe max. diffère dans le
sens longitudinal et transversal.
Paramètres du cycle
X, Z
Point de départ
FK Pièce finie ICP : nom du contour à usiner
P Profondeur de passe - dépend de „J“
 J=0 : P est la profondeur de passe max. Le cycle réduit
la profondeur de passe si celle qui est programmée est
impossible dans le sens transversal ou longitudinal en
raison de la géométrie de la dent.
 J>0 : P est la prof. de passe. Celle-ci est utilisée dans le
sens longitudinal et transversal.
H Type de passe d'usinage – le cycle usine
 0 : avec profondeur d'usinage constante
 1 : avec passes équidistantes
I, K Surépaisseur X, Z
J Surépaisseur de la pièce brute – le cycle usine
 J=0: à partir de la position de l'outil
 J>0: la zone définie par la surépaisseur de la pièce brute
