444
Programmation ICP
5.14 Cont
ours dans le plan XY

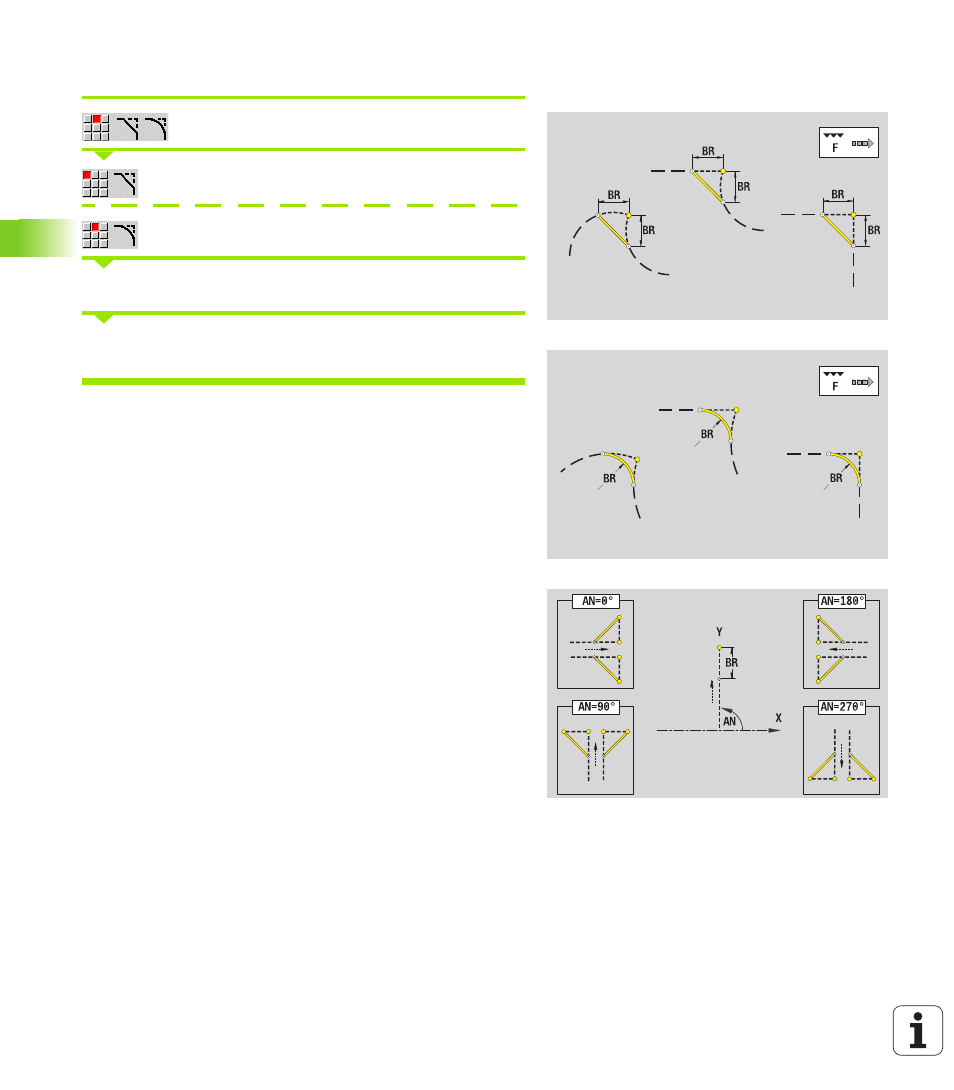

Chanfrein/arrondi plan XY
Sélectionner les éléments de forme.
Sélectionner le chanfrein.
Sélectionner l'arrondi.
Introduire la largeur de chanfrein BR ou le rayon d'arrondi BR.
Chanfrein/arrondi comme premier élément : introduire la position
élément AN
.
Les chanfreins/arrondis sont définis aux coins. Un „coin de contour“
correspond à l'intersection d'un élément d'entrée et d'un élément de
sortie. Le chanfrein/l'arrondi ne peut être calculé que si l'élément de
contour suivant est défini.
ICP intègre le chanfrein/l'arrondi dans l''élément de base G171, G172
ou G173 de smart.Turn.
Le contour commence avec un chanfrein/arrondi :
introduisez
comme point de départ la position du „coin souhaité“. Vous
choisissez ensuite l'élément de forme chanfrein ou arrondi. Comme
„l'élément d'entrée“ manque , vous définissez la position unique du
chanfrein/arrondi avec position élément AN.
ICP convertit un chanfrein/un arrondi en début de contour en un
élément linéaire ou circulaire.
Paramètres
BR
Largeur de chanfrein/rayon d'arrondi
AN Position élément
F : voir attributs d'usinage Page 367
