5.4 Cr
éer
u
n con
tou
r ICP

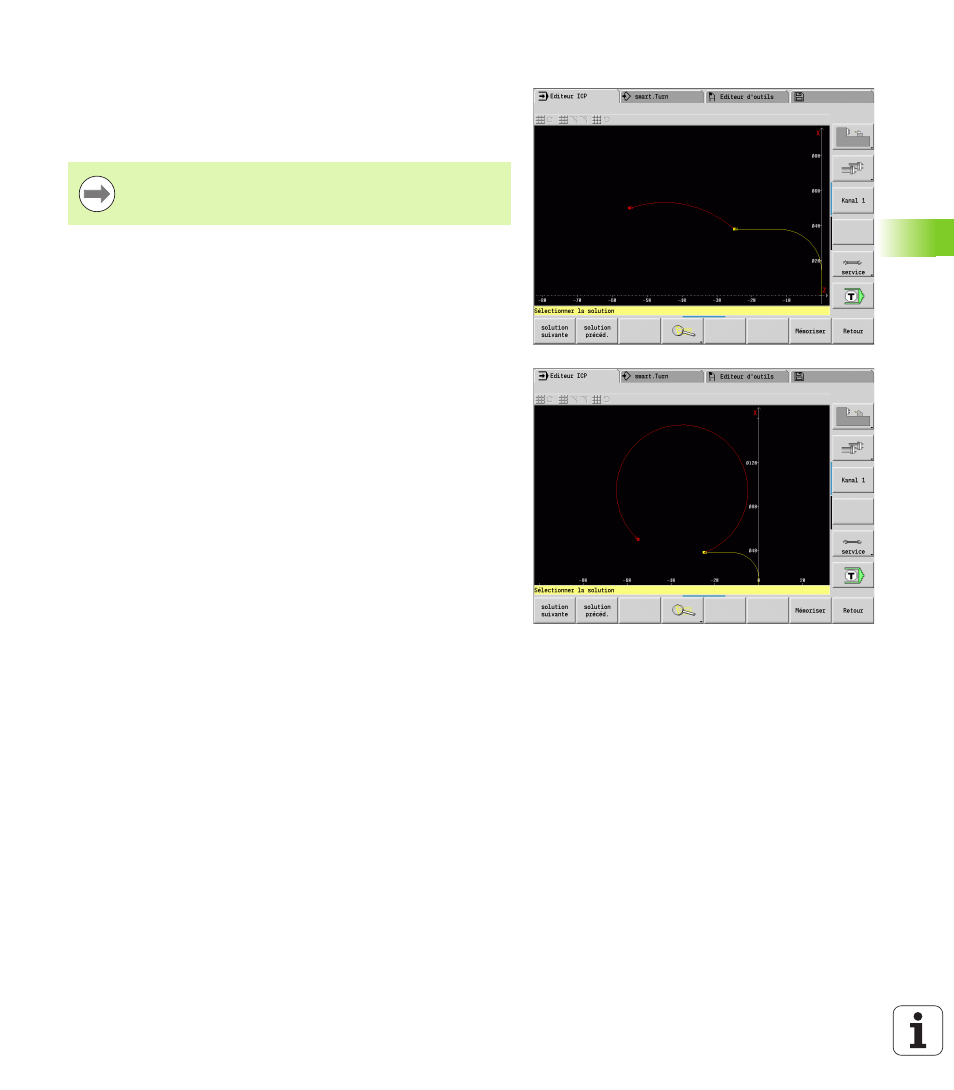

Choix des solutions
Quand plusieurs solutions sont possibles lors de calcul d'éléments
non résolus, vous visualisez les solutions mathématiques possibles
avec les softkeys prochaine solution / précédente solution. Vous
validez par softkey la solution correcte.
Couleurs pour la représentation du contour
Les éléments de contour résolus, non résolus ou sélectionnés ainsi
que les angles sélectionnés et les contours restants sont représentés
dans différentes couleurs. (la sélection des éléments de contour/coins
et contours restants est importante lors de la modification des
contours ICP).
Couleurs:
 blanc : contour du brut, brut auxiliaire
 jaune : contours finis (contours de tournage, contours pour usinage
avec les axes C et Y)
 bleu : contours auxiliaires
 gris : pour éléments non résolus ou erronés, mais représentables
 rouge : solution choisie, élément ou angle sélectionné
Si des éléments de contour non résolus subsistent
lorsque vous quittez le mode Edition, la CNC PILOT vous
demande si elle doit rejeter ces éléments.
