Chapitre 5 - Viseurs 4 cm et 14 cm 97
Viseur 14 cm
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

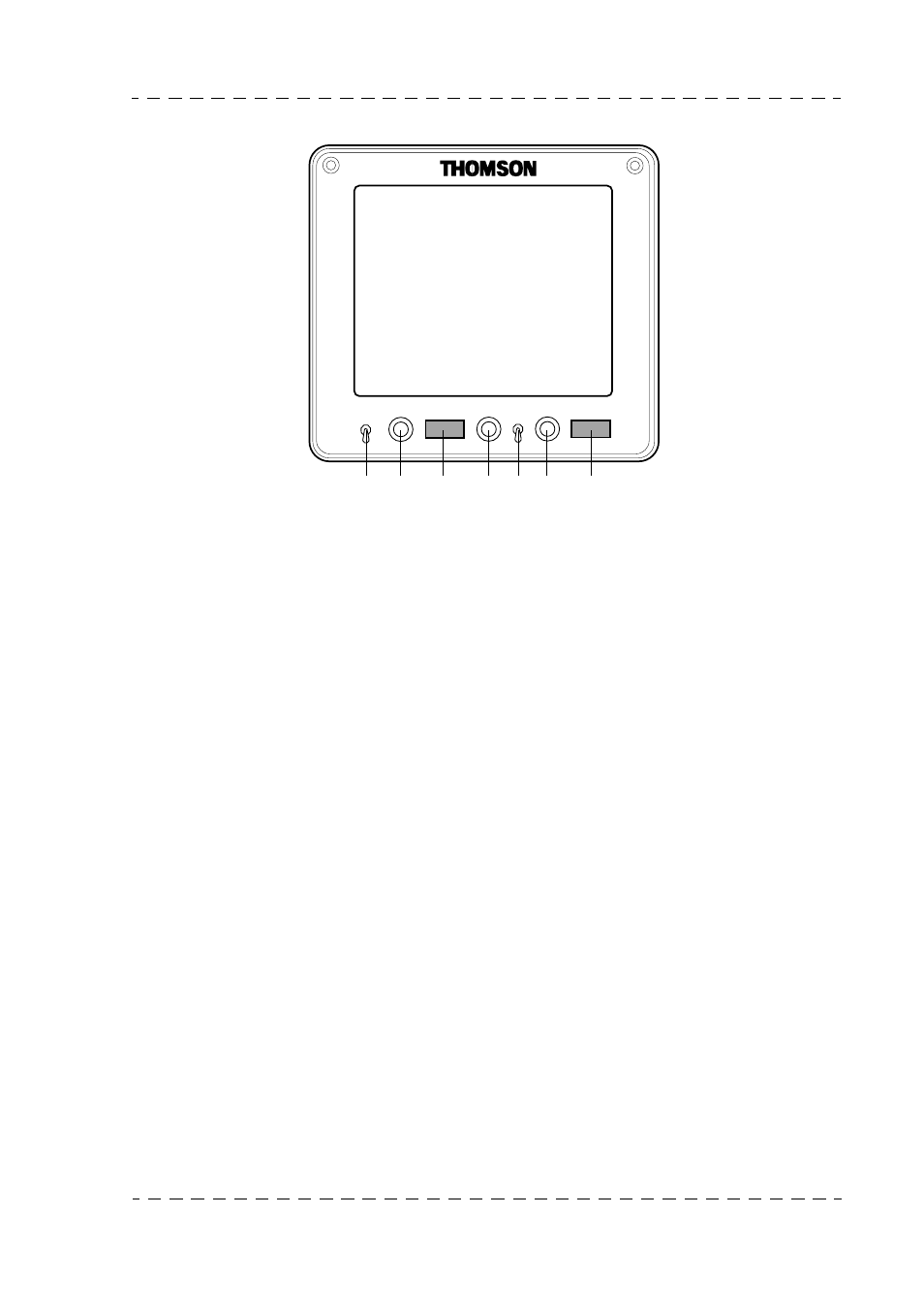

5.2.4 - Description des commandes
1. Commutateur "ZEBRA MARK"
Inverseur à trois positions (à retour automatique en position centrale).
Seule la position "MARK" est utilisée avec une TTV1707:
• A la première pression vers "MARK" s'affiche les marqueurs 1, à la deuxième pression
s'affiche les marqueurs 2, et à la troisième pression l'affichage s'éteint. Le contenu des
marqueurs est programmable dans les fonctions d'exploitation cadreur (Se référer au
chapitre 3 paragraphe 3.3.2 - Fonctions d'exploitation cadreur).
2. Potentiomètre "PEAK"
Réglage de renforcement des transitions de l’image sur l’écran du viseur, afin de faciliter
les réglages de mise au point.
3. Voyant "ON AIR 1"
Ce voyant s'allume lorsque la caméra est à l'antenne ("ON AIR 1").
4. Potentiomètre "CONT"
Réglage de CONTRASTE du viseur.
5. Commutateur "ON AIR"
Mise en/hors service des voyants "ON AIR" situés sur la capot du viseur.
6. Potentiomètre "BRIGHT"
Réglage de LUMIÈRE du viseur.
7. Voyant "ON AIR 2"
Ce voyant s'allume lorsque la caméra est en préparation avant de passer à l'antenne.
PEAK
ZEBRA
MARK
ON AIR 1 CONT ON AIR BRIGHT ON AIR 2
OFF
1 2 3 4 6 7 5
