Chapitre 2 - Installation 35
Montage du contrôle de voie en baie
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

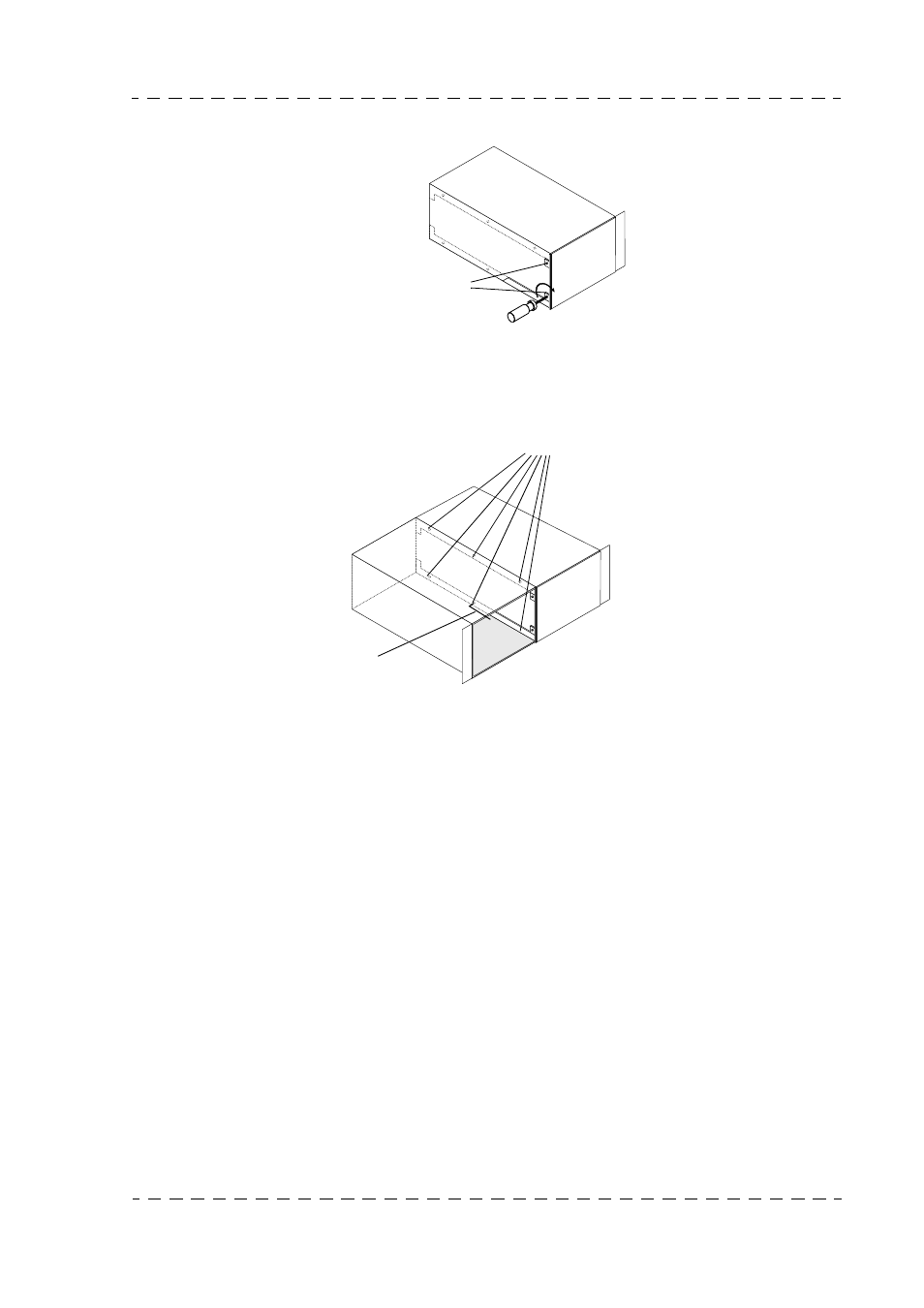

5. Visser les deux vis de Ø 3 avec le tournevis pour fixer le cache avant.
6. Placer les 2 CCU DT500 côte à côte.
7. Visser les 6 vis Ø 4 à partir de l' intérieur du CCU DT500 placé à gauche (bloc
alimentation retiré).
8. Placer l'ensemble des 2 CCU DT500 dans la baie 19" à l'emplacement désiré et le
fixer grâce aux deux oreilles.
++7
2 vis F/90 M3x4
++7
++7
6 vis F/90HC M4x5
Clé six pans
