Chapitre 4 - Contrôle de voie 81
Description
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
2. Embase "MIC OUT" Sortie Audio provenant du micro ambiance
connecté sur la caméra.
Le niveau nominal de sortie est de 0dB.
Pour modifier ce niveau, se référer au cha-
pitre "INSTALLATION".
3. Embase "INTERCOM".
Raccordement du réseau d'interphonie
entre le cadreur et le réalisateur.
Les niveaux nominaux d 'entrée et de sortie
sont de 0dB. Pour modifier ces niveaux, se ré-
férer au chapitre "INSTALLATION".
La liaison peut être de type "4fils" ou de type
"RTS". Se référer au chapitre "INSTALLA-
TION".
4. Embase "REMOTE".
Raccordement du pupitre de
télécommande.
La liaison est de type RS422:
La tension "PV RCP" de 12V permet l'alimenta-
tion du pupitre (Pmax=6W).
Les signalisations "ON AIR1" et "ON AIR2"
à destination du pupitre et de la caméra sont
ajoutées à "PV RCP".

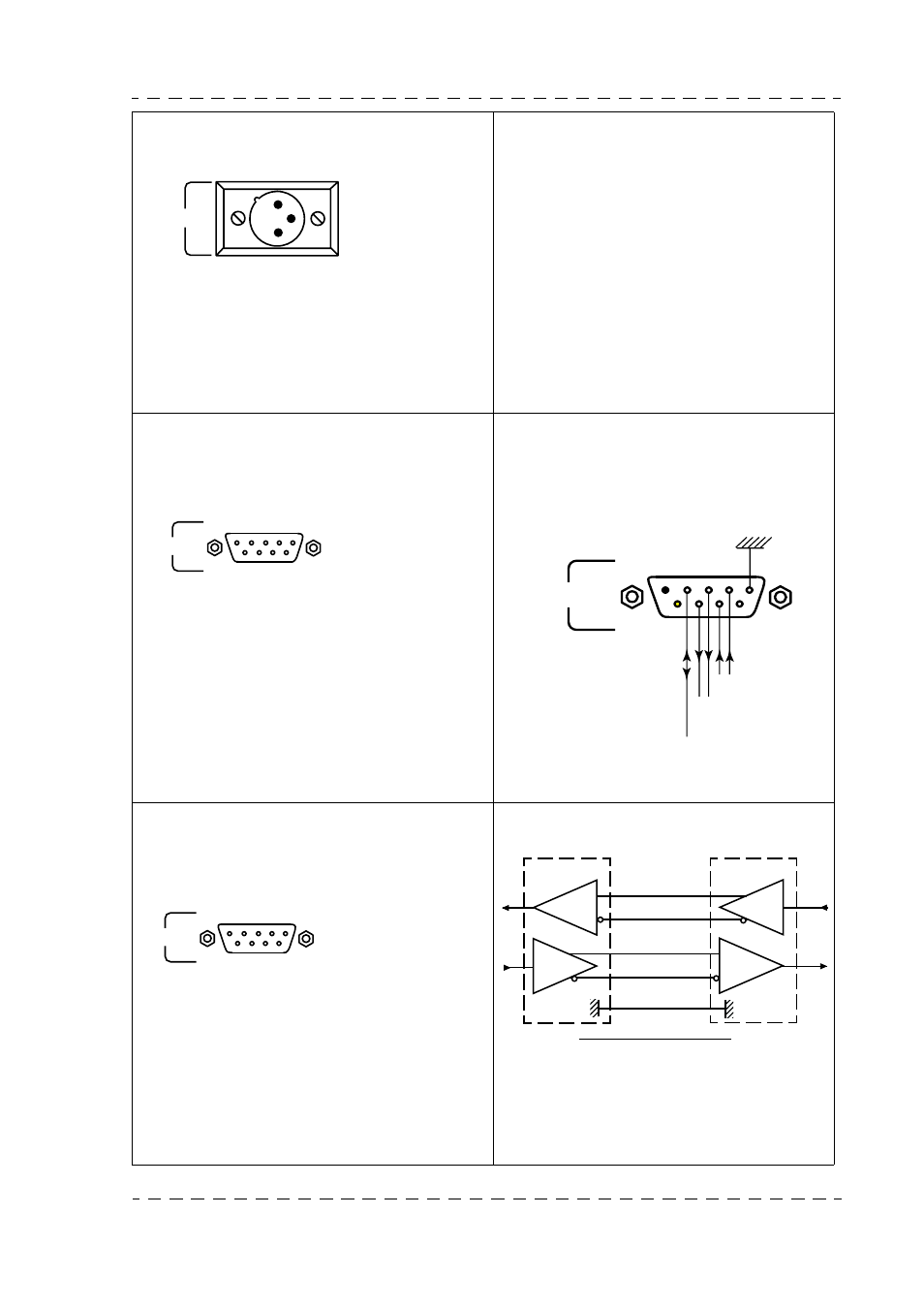

MIC OUTPUT
2
3
1
Embase mâle
Type: XLR-3-32
Réf: 91.355.161
Prise
correspondante
Type: XLR-3-11C
Réf: 91.355.160
1 : GND
2 : MIC X OUT
3 : MIC Y OUT
INTERCOM
1
6 9
5
Embase femelle
Type: DEP09S400T
Réf: T9001515
Prise
correspondante
Type:
PMD2T09+Z-HE5-M2
Réf: 99.155.568
1 : GND
2 : IN Y
3 : OUT X
4 : CH1 RTS
5 : CH2 RTS (Not used) 6 : Not connected
7 : IN X
8 : OUT Y
9 : GND
INTERCOM
CH1
RTS
Y X
OUT
Y X
IN
1
6 9
5
REMOTE
1
6 9
5
Embase femelle
Type: DEP09S400T
Réf: T9001515
Prise
correspondante
Type:
PMD2T09+Z-HE5-M2
Réf: 99.155.568
1 : GND
2 : RETURN A2
3 : GO B2
4 : GND
5 : PV RC 6 : GND
7 : RETURN B2
8 : GO A2
9 : GND
CCU OCP
RETURN A
RETURN B
OUT A
OUT B
PV RCP
GROUND 4
5
3
8
7
2
