Adaptation aux commandes externes de signalisations d’antenne
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000
2.7 - ADAPTATION AUX COMMANDES EXTERNES DE SI-
GNALISATIONS D’ANTENNE
Les commandes d’antenne principale "ON AIR 1" et d’antenne secondaire "ON AIR 2"
reçues par le Contrôle de Voie peuvent se présenter sous 2 formes différentes :
• Une tension continue comprise entre +5 volts et +48 volts.
• Une boucle fermée (contact).
L'adaptation s'effectue dans la carte "SOUND/AUX" du contrôle de voie.

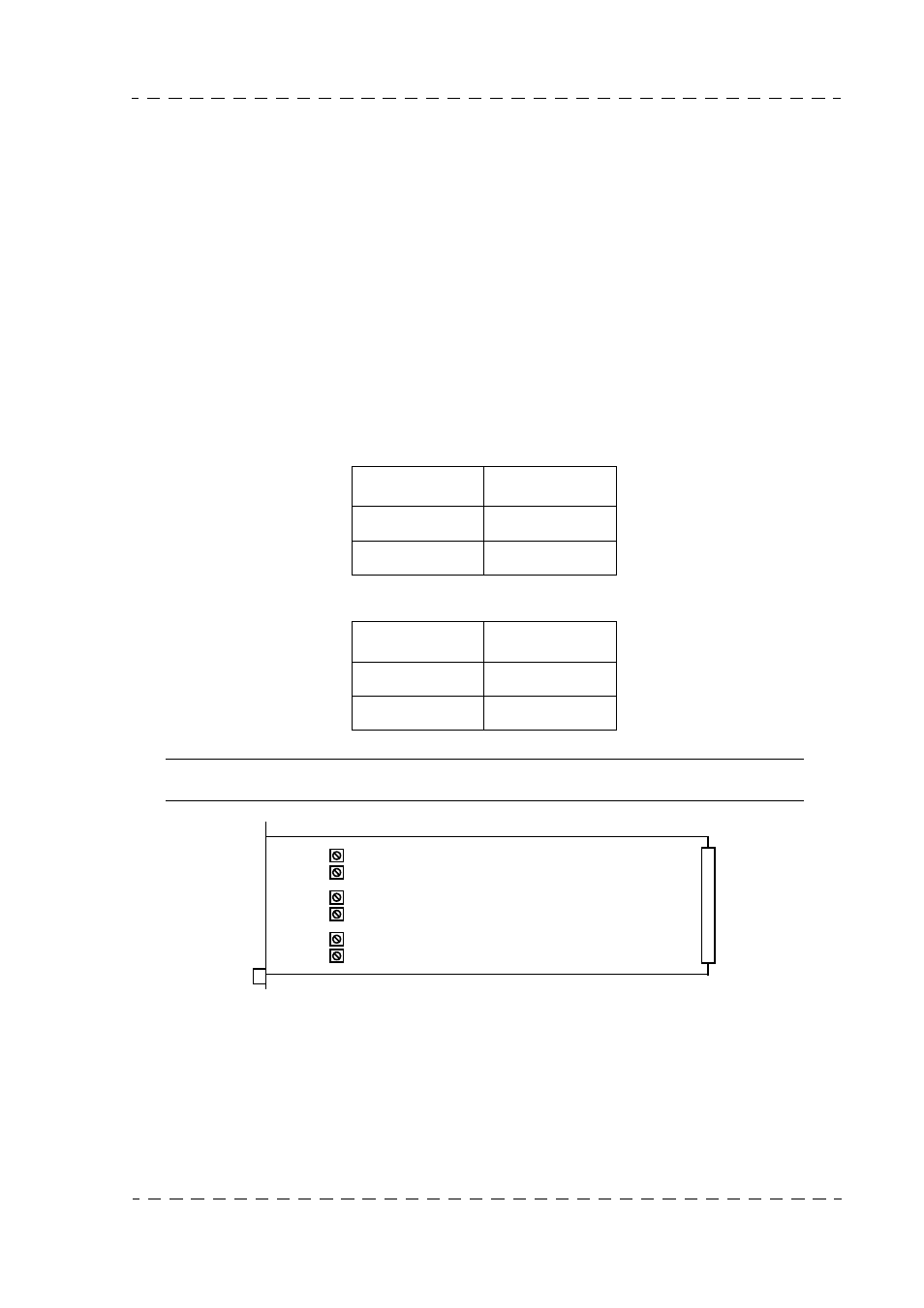

Suivant le type de commande provenant du Mélangeur, placer les commutateurs S800,
S801 (ON AIR 1) et S900, S901 (ON AIR 2) sur les positions indiquées sur la figure
suivante :
Nota : Les commutateurs S1000 et S1001 ne sont pas utilisés.
Adaptation ON AIR 1
Commande
S800-S801
+5 V à +48 V
Voltage
Boucle
Contact
Adaptation ON AIR 2
Commande
S900-S901
+5 V à +48 V
Voltage
Boucle
Contact
SOUND / AUX PCB
S1000
S1001
S900
S901
S800
S801
