Chapitre 3 - Caméra - Convertisseur DC/DC 63
Description de la caméra
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
B1707M00LD
Septembre 2000

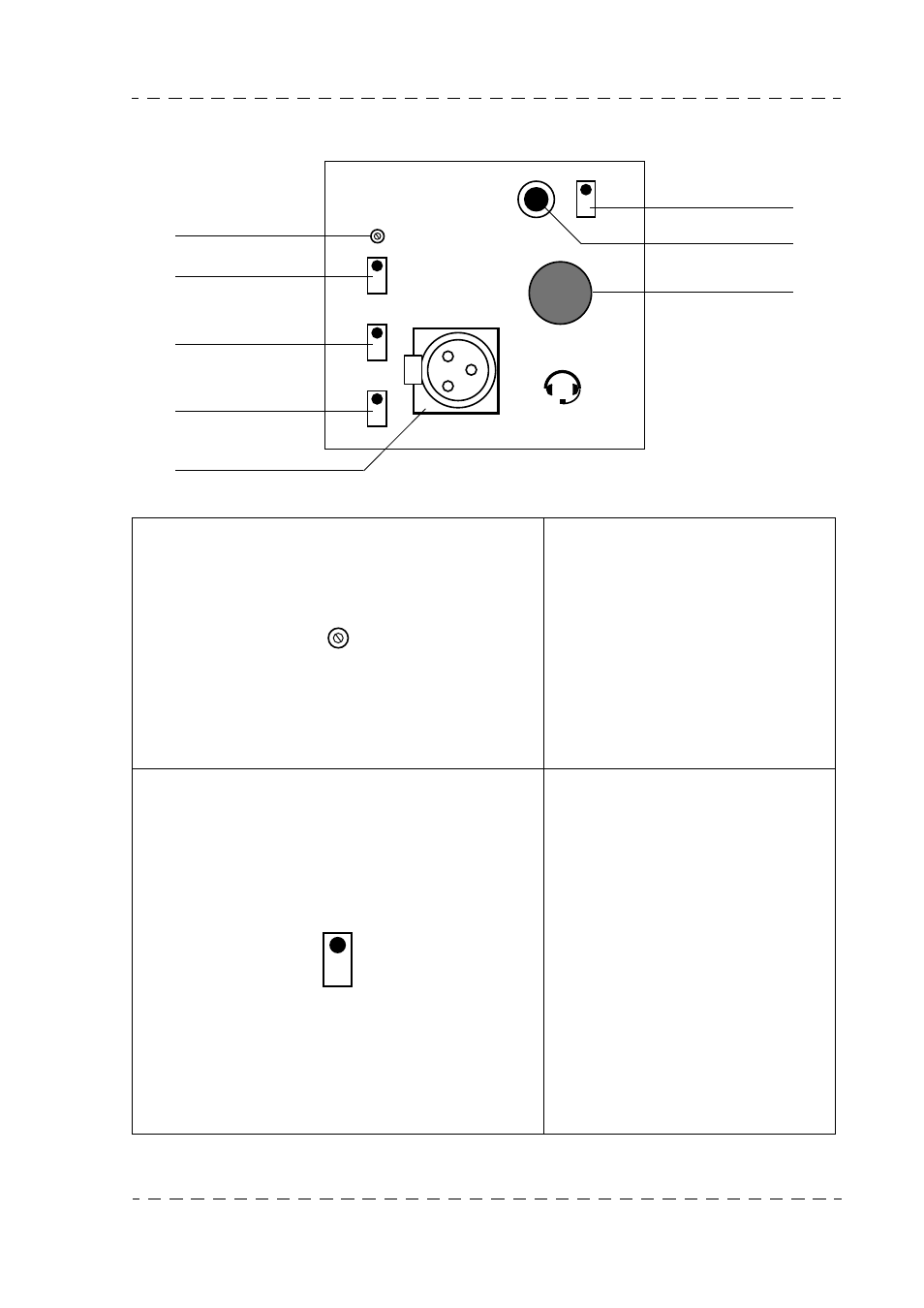

3.1.4.3 - Cadre "MIC/INTERCOM"
1. Réglage "SENSITIVITY" Réglage fin du niveau de sortie du
son d' ambiance sur l'embase "MIC
OUTPUT" du contrôle de voie. Ce
réglage, accessible avec un tourne-
vis,est fonction de la sensibilité du
micro connecté sur l'embase "MIC
IN". La plage de réglage est de
±5 dB en position "REAR CAM" et
de ±1 dB en position "SPLIT
HEAD" (se référer au paragraphe
suivant).
2 Commutateur "REAR CAM/SPLIT HEAD" Sélection de l'entrée du micro
d'ambiance :
• Position "REAR CAM" :
L'embase "MIC IN" de la caméra
est sélectionnée.
• Position "SPLIT HEAD" :
L'embase "MIC IN" du bloc
séparé est sélectionnée.
Nota : La configuration "SPLIT
HEAD" est une option permettant de
séparer l'ensemble bloc d'analyse du
corps de la caméra afin de disposer
d'un ensemble (objectif + bloc d'ana-
lyse) de dimensions réduites
(MICROCAM).
SENSITIVITY
REAR CAM
SPLIT HEAD
-40dB
-60dB
48v
OFF
MIC IN
LEVEL (ON)
ON
REM
!
1
6
7
8
2
3
4
5
SENSITIVITY
REAR CAM
SPLIT HEAD
