68 Chapitre 3 - Caméra - Convertisseur DC/DC
Convertisseur DC/DC externe
B1707M00LD
Septembre 2000
THOMSON TTV1707 / CCU DT500
Manuel utilisateur
3.2 - CONVERTISSEUR DC/DC EXTERNE
Le convertisseur, fournit en option, se fixe sur la semelle de la caméra. Il fournit une
tension régulée de 13 V (ou 24 V suivant le type) d'une puissance de 50 W. La puissance
de 50 watts délivrée par le convertisseur est assurée pour une longueur maximum de câble
triaxial entre la caméra et le contrôle de voie indiquée dans le chapitre "SPECIFICA-
TIONS" de ce manuel.

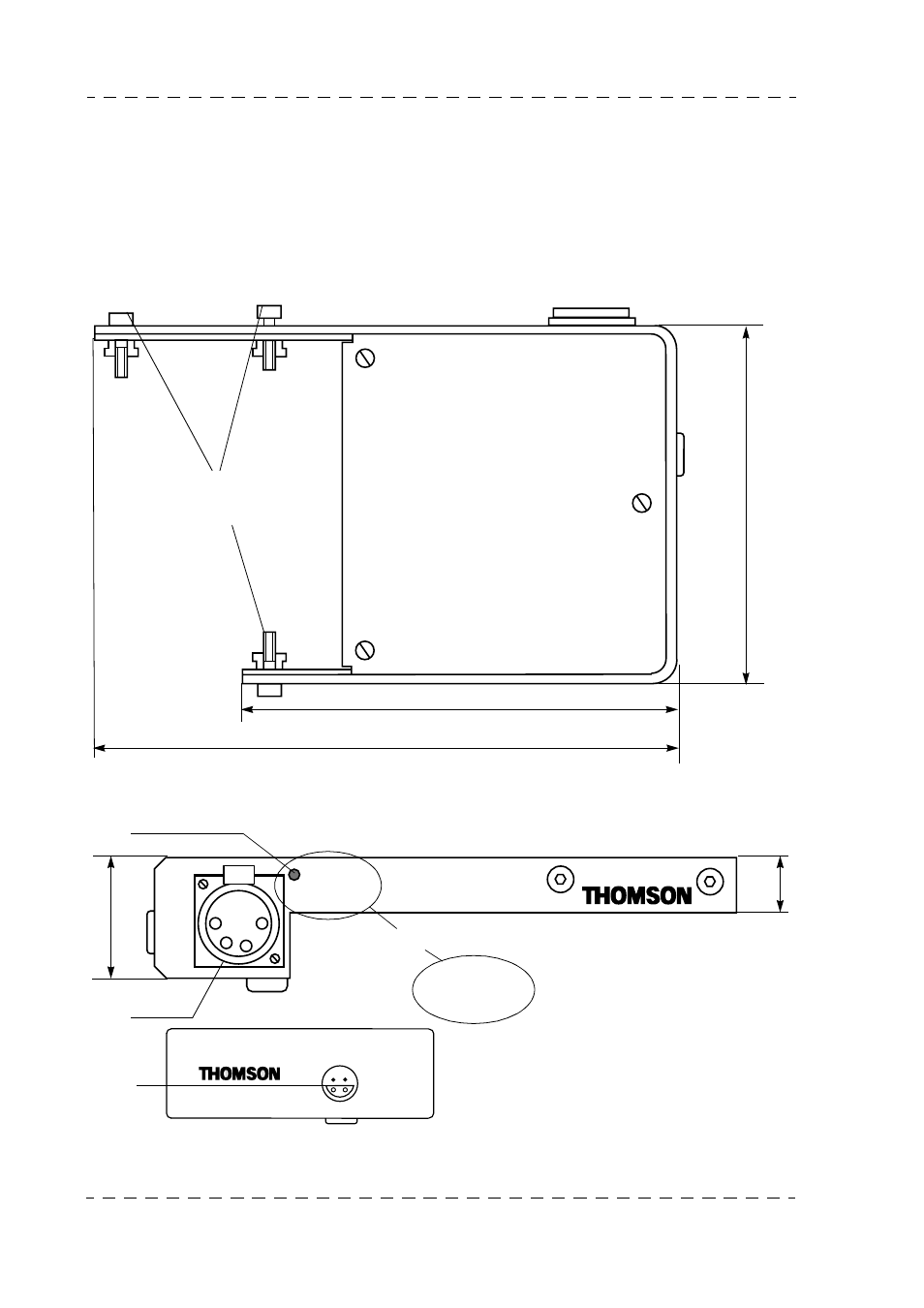

Vis de fixation sur la semelle
de la caméra
177
131
110
Les dimensions sont exprimées en mm.
1
2 3
4
DC OUT
13V / 50W
DC IN
DC OUT
24 V / 50 W
3
17
OU
37
1
2
