Chapitre 2 - Installation

31

Montage du contrôle de voie en baie

THOMSON TTV1707 / CCU DT500

Manuel utilisateur

B1707M00LD
Septembre 2000

Ce chapitre décrit les généralités d'installation de l'équipement. Pour la description
des différents connecteurs, se référer aux chapitres spécifiques à chaque sous
ensemble. Les pupitres OCP40 / OCP42 font l'objet d'une notice spécifique.

2.1 - MONTAGE DU CONTRÔLE DE VOIE EN BAIE

Le contrôle de voie DT500 se monte dans une baie 19" :

1. Soit seul, soit avec un accessoire de dimension 1/2 19" (vecteurscope, oscilloscope,

etc.) grâce au kit de montage d’un CCU DT500 en baie 19" de référence

BDT05701AA.

2. Soit 2 CCU DT500 côte à côte grâce au kit de référence BDT05700AA.

2.1.1 - Montage du contrôle de voie avec un accessoire 1/2 19"

MATERIEL NECESSAIRE :

• Kit de montage en baie de référence BDT05701AA contenant les divers accessoires.

• Un tournevis.

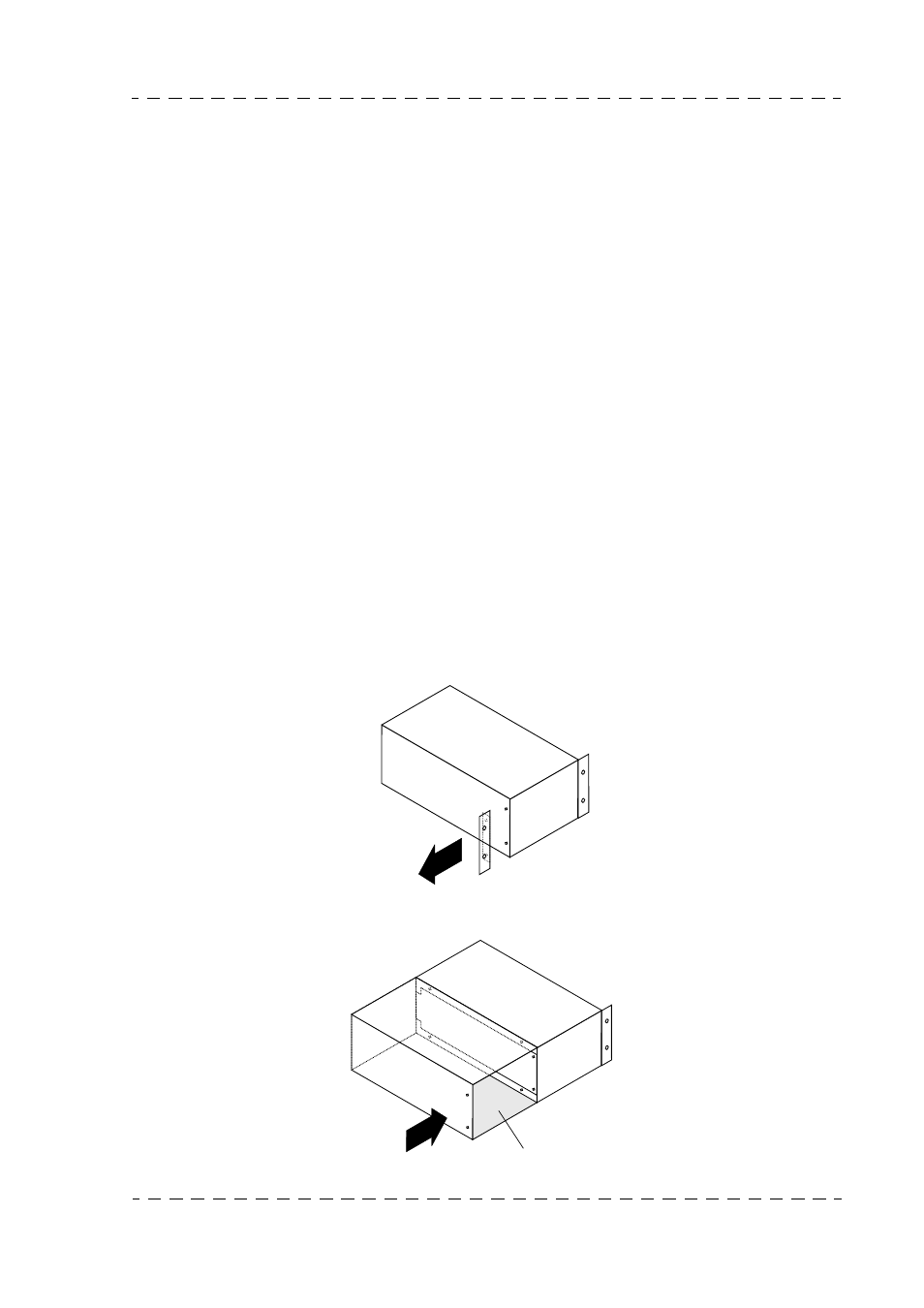

2.1.1.1 - Montage du coffret support accessoire à gauche du contrôle de voie

1. Retirer l'oreille gauche du CCU DT500 en dévissant les deux vis de fixation.

2. Accoller le coffret support accessoire sur le flanc gauche du CCU DT500, les

décrochements positionnés à l'arrière du CCU DT500.

++7

++7

Coffret support accessoire
